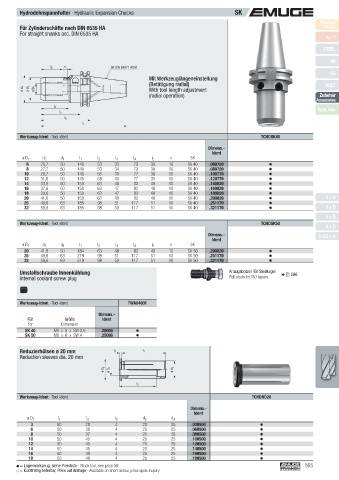

Page 565 - EMUGE

Hydrodehnspannfutter · Hydraulic Expansion Chucks SK
Product
Für Zylinderschäfte nach DIN 6535 HA Finder
For straight shanks acc. DIN 6535 HA
v c / f
STEEL

VA
l E v SK DIN 69871 AD/B
GG
Mit Werkzeuglängeneinstellung
(Betätigung radial) HCUT
ø d 4 ø d 3 ø D 1 With tool length adjustment
(radial operation) Zubehör
Accessories
l 4
Tech. Info
l 2
l A
l 1
Werkzeug-Ident · Tool ident TCHDSK40

Dimens.-
Ident
ø D 1 d 3 d 4 l 1 l 2 l 4 l A l E v SK
6 25,7 50 140 53 33 72 30 10 SK 40 .060720
8 27,7 50 140 53 34 72 30 10 SK 40 .080720
10 29,7 50 145 58 39 77 35 10 SK 40 .100770
12 31,6 50 145 58 40 77 35 10 SK 40 .120770
14 33,6 50 150 63 46 82 40 10 SK 40 .140820
16 37,6 50 150 63 47 82 40 10 SK 40 .160820
18 39,6 50 150 63 47 82 40 10 SK 40 .180820
20 41,6 50 150 63 48 82 40 10 SK 40 .200820 3 x D
25 49,6 63 185 98 51 117 51 10 SK 40 .251170
32 59,9 63 185 98 59 117 51 10 SK 40 .321170 5 x D
6 x D
Werkzeug-Ident · Tool ident TCHDSK50
8 x D
Dimens.- 2-3,5 x D
Ident
ø D 1 d 3 d 4 l 1 l 2 l 4 l A l E v SK
20 41,6 50 184 63 48 82 40 10 SK 50 .200820
25 49,6 63 219 98 51 117 51 10 SK 50 .251170
32 59,9 63 219 98 59 117 51 10 SK 50 .321170
Umstellschraube Innenkühlung Anzugsbolzen für Steilkegel  566
Internal coolant screw plug Pull studs for ISO tapers

Werkzeug-Ident · Tool ident TWA04001
Dimens.-
Für Größe Ident
For Dimension
SK 40 M5 x 5 x SW 2,5 .20005
SK 50 M8 x 6 x SW 4 .25006

Reduzierhülsen ø 20 mm l 3 l 1
Reduction sleeves dia. 20 mm
ø d 3 ø D 1 ø d 2

l 2
Werkzeug-Ident · Tool ident TCHDRD20

Dimens.-
Ident
ø D 1 l 1 l 2 l 3 d 2 d 3
3 50 28 4 20 25 .030500
6 50 36 4 20 25 .060500
8 50 37 4 20 25 .080500
10 50 40 4 20 25 .100500
12 50 45 4 20 25 .120500
14 50 45 4 20 25 .140500
16 50 48 4 20 25 .160500
18 50 48 4 20 25 .180500
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 565
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
