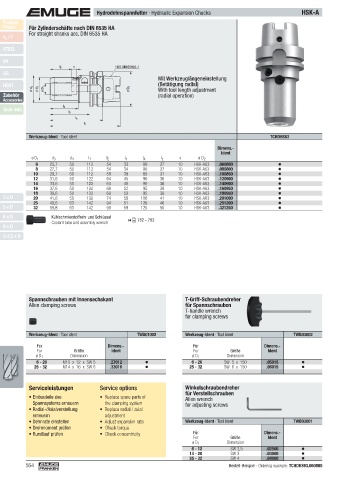

Hydrodehnspannfutter · Hydraulic Expansion Chucks HSK-A
Product
Finder Für Zylinderschäfte nach DIN 6535 HA
For straight shanks acc. DIN 6535 HA
v c / f
STEEL

VA
l E v HSK DIN 69893-1
GG
Mit Werkzeuglängeneinstellung
HCUT (Betätigung radial)
ø d 4 ø d 3 ø D 1 ø D 2 With tool length adjustment
Zubehör (radial operation)
Accessories
l 4
Tech. Info
l 2
l A
l 1
Werkzeug-Ident · Tool ident TCHDHS63

Dimens.-
Ident
ø D 1 d 3 d 4 l 1 l 2 l 4 l A l E v ø D 2
6 25,7 50 112 54 33 80 27 10 HSK-A63 .060800
8 27,7 50 112 54 34 80 27 10 HSK-A63 .080800
10 29,7 50 112 59 39 85 31 10 HSK-A63 .100850
12 31,6 50 122 64 45 90 36 10 HSK-A63 .120900
14 33,6 50 122 64 46 90 36 10 HSK-A63 .140900
16 37,6 50 132 69 52 95 39 10 HSK-A63 .160950
18 39,6 50 132 69 52 95 39 10 HSK-A63 .180950
3 x D 20 41,6 50 132 74 58 100 41 10 HSK-A63 .201000
25 49,6 63 142 94 51 120 46 10 HSK-A63 .251200
5 x D 32 59,8 63 142 99 59 125 50 10 HSK-A63 .321250
6 x D Kühlschmierstoffrohr und Schlüssel
Coolant tube and assembly wrench  782 - 783
8 x D
2-3,5 x D

Spannschrauben mit Innensechskant T-Griff-Schraubendreher
Allen clamping screws für Spannschrauben
T-handle wrench
for clamping screws

Werkzeug-Ident · Tool ident TWA01002 Werkzeug-Ident · Tool ident TWB03002
Für Dimens.- Für Dimens.-
For Größe Ident For Größe Ident
ø D 1 Dimension ø D 1 Dimension
6 - 20 M10 x 12 x SW 5 .27012 6 - 20 SW 5 x 150 .05015
25 - 32 M14 x 16 x SW 6 .33016 25 - 32 SW 6 x 150 .06015

Serviceleistungen Service options Winkelschraubendreher
für Verstellschrauben
• Einbauteile des • Replace spare parts of Allen wrench
Spannsystems erneuern the clamping system for adjusting screws
• Radial-/Axialverstellung • Replace radial / axial
erneuern adjustment
• Dehnrate einstellen • Adjust expansion rate Werkzeug-Ident · Tool ident TWB03001
• Drehmoment prüfen • Check torque
• Rundlauf prüfen • Check concentricity Für Dimens.-
For Größe Ident
ø D 1 Dimension
6 - 12 SW 2,5 .02500
14 - 20 SW 3 .03000
25 - 32 SW 4 .04000
564 Bestell-Beispiel · Ordering example: TCHDHS63.060800
