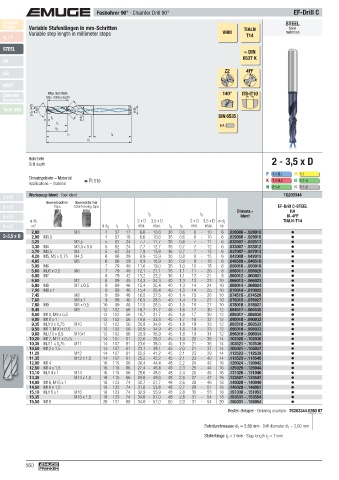

Fasbohrer 90° · Chamfer Drill 90° EF-Drill C
Product STEEL
Finder Variable Stufenlängen in mm-Schritten TIALN Steel
Variable step length in millimeter steps VHM materials
v c / f T14
STEEL
≈ DIN
6537 K
VA
Z2 4FF
GG
HCUT
Max. Bohrtiefe
Zubehör Max. drilling depth 140° IT8-IT10
Accessories
ø d 1 (;D) 140° 90° ø d 2
Tech. Info
l 5 ø d S DIN 6535
l S
HA
l 3
l 2 l 4
l 1
Bohrtiefe 2 - 3,5 x D
Drill depth
P 1.1- 5.1 M 1.1
Einsatzgebiete – Material 510 K 1.1- 4.2 N 1.1-5
Applications – material
N 2.1-8 H 1.1-2
Werkzeug-Ident · Tool ident TG203344
3 x D
Gewindebohrer Gewindeformer
5 x D Taps Cold-forming taps EF-Drill C-STEEL
Dimens.- HA
6 x D l 3 l S Ident IK-4FF
ø d 1 2 x D 3,5 x D 2 x D 3,5 x D ø d 2 TIALN-T14
8 x D m7 ø d S l 1 l 2 min. max. l 4 l 5 min. max. h6
2,80 M3 4 57 17 6,6 - 10,6 36 0,6 6 - 10 6 .028006 - .028010
2-3,5 x D 2,90 M3,5 4 57 18 6,6 - 10,6 36 0,6 6 - 10 6 .029006 - .029010
3,25 M3,5 5 62 24 7,7 - 11,7 36 0,6 7 - 11 6 .032507 - .032511
3,30 M4 M3,5 x 0,5 5 62 24 7,7 - 12,7 36 0,7 7 - 12 6 .033007 - .033012
3,70 M4,5 M4 5 62 24 7,8 - 13,8 36 0,7 7 - 13 6 .037007 - .037013
4,20 M5, M5 x 0,75 M4,5 6 66 29 8,9 - 15,9 36 0,8 8 - 15 6 .042008 - .042015
4,65 M5 6 66 29 9,9 - 16,9 36 0,9 9 - 16 6 .046509 - .046516
5,00 M6 7 79 40 11,0 - 19,0 36 1,0 10 - 18 8 .050010 - .050018
5,60 MJ6 x 0,5 M6 7 79 40 12,1 - 21,1 36 1,1 11 - 20 8 .056011 - .056020
6,00 M7 8 79 42 13,2 - 22,2 36 1,1 12 - 21 8 .060012 - .060021
6,60 M7 8 89 45 14,3 - 24,3 40 1,3 13 - 23 10 .066013 - .066023
6,80 M8 M7 x 0,5 9 89 46 15,4 - 25,4 40 1,3 14 - 24 10 .068014 - .068024
7,00 M8 x 1 9 89 46 15,4 - 26,4 40 1,3 14 - 25 10 .070014 - .070025
7,45 M8 9 89 46 16,5 - 27,5 40 1,4 15 - 26 10 .074515 - .074526
7,60 M8 x 1 9 89 46 16,5 - 28,5 40 1,4 15 - 27 10 .076015 - .076027
7,80 M9 M8 x 0,5 10 89 48 17,5 - 28,5 40 1,5 16 - 27 10 .078016 - .078027
8,45 M9 12 102 56 18,7 - 31,7 45 1,6 17 - 30 12 .084517 - .084530
8,50 M10, M9 x 0,5 12 102 56 18,7 - 31,7 45 1,6 17 - 30 12 .085017 - .085030
9,00 M10 x 1 12 102 56 19,8 - 33,8 45 1,7 18 - 32 12 .090018 - .090032
9,35 MJ10 x 0,75 M10 12 102 56 20,8 - 34,8 45 1,8 19 - 33 12 .093519 - .093533
9,50 M11, M10 x 0,5 12 102 56 20,9 - 34,9 45 1,8 19 - 33 12 .095019 - .095033
9,60 MJ,10 x 0,5 M10x1 12 102 56 20,9 - 35,9 45 1,8 19 - 34 12 .096019 - .096034
10,20 M12, M11 x 0,75 14 107 61 22,0 - 38,0 45 1,9 20 - 36 14 .102020 - .102036
10,35 MJ11 x 0,75 M11 14 107 61 23,0 - 38,0 45 1,9 21 - 36 14 .103521 - .103536
10,50 M12 x 1,5 14 107 61 23,1 - 39,1 45 2,0 21 - 37 14 .105021 - .105037
11,25 M12 14 107 61 25,2 - 41,2 45 2,1 23 - 39 14 .112523 - .112539
11,35 M12 x 1,5 14 107 61 25,2 - 42,2 45 2,1 23 - 40 14 .113523 - .113540
12,00 M14 16 115 66 26,4 - 44,4 48 2,2 24 - 42 16 .120024 - .120042
12,50 M14 x 1,5 16 115 66 27,4 - 46,4 48 2,3 25 - 44 16 .125025 - .125044
13,10 MJ14 x 1 M14 16 115 66 28,6 - 48,6 48 2,4 26 - 46 16 .131026 - .131046
13,35 M14 x 1,5 16 115 66 29,6 - 49,6 48 2,5 27 - 47 16 .133527 - .133547
14,00 M16, M15 x 1 18 123 74 30,7 - 51,7 48 2,6 28 - 49 18 .140028 - .140049
14,50 M16 x 1,5 18 123 74 31,8 - 53,8 48 2,7 29 - 51 18 .145029 - .145051
15,10 MJ16 x 1 M16 18 123 74 32,9 - 55,9 48 2,8 30 - 53 18 .151030 - .151053
15,35 M16 x 1,5 18 123 74 34,0 - 57,0 48 2,8 31 - 54 18 .153531 - .153554
15,50 M18 20 131 80 34,0 - 57,0 50 2,9 31 - 54 20 .155031 - .155054
Bestell-Beispiel · Ordering example: TG203344.0280 07
Bohrdurchmesser d 1 = 2,80 mm · Drill diameter d 1 = 2,80 mm
Stufenlänge l S = 7 mm · Step length l S = 7 mm
