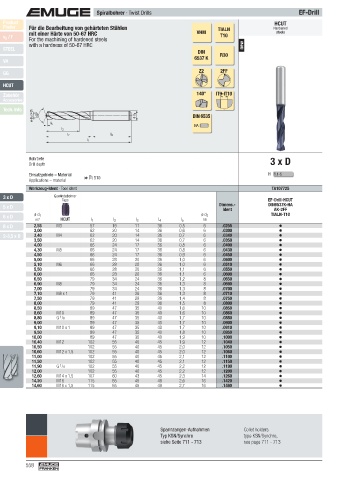

Spiralbohrer · Twist Drills EF-Drill
Product HCUT
Finder Für die Bearbeitung von gehärteten Stählen TIALN Hardened
mit einer Härte von 50-67 HRC VHM steels
v c / f For the machining of hardened steels T10
with a hardness of 50-67 HRC new
STEEL
DIN
6537 K R30
VA
Z2 2FF
GG
HCUT
Zubehör 140° IT9-IT10
Accessories
Tech. Info
ø d 1 (;D) 140° ø d 2 DIN 6535
l 5
HA
l 3
l 2 l 4
l 1

Bohrtiefe 3 x D
Drill depth

Einsatzgebiete – Material H 1.1-5
Applications – material  510
Werkzeug-Ident · Tool ident TA107725
3 x D Gewindebohrer
Taps EF-Drill-HCUT
5 x D Dimens.- DIN6537K-HA
Ident AK-2FF
6 x D ø d 1 ø d 2 TIALN-T10
m7 HCUT l 1 l 2 l 3 l 4 l 5 h6
8 x D 2,55 M3 57 16 11 36 0,5 6 .0255
3,00 62 20 14 36 0,6 6 .0300
2-3,5 x D 3,40 M4 62 20 14 36 0,7 6 .0340
3,50 62 20 14 36 0,7 6 .0350
4,00 66 24 17 36 0,8 6 .0400
4,30 M5 66 24 17 36 0,8 6 .0430
4,50 66 24 17 36 0,9 6 .0450
5,00 66 28 20 36 1,0 6 .0500
5,10 M6 66 28 20 36 1,0 6 .0510
5,50 66 28 20 36 1,1 6 .0550
6,00 66 28 20 36 1,1 6 .0600
6,50 79 34 24 36 1,2 8 .0650
6,90 M8 79 34 24 36 1,3 8 .0690
7,00 79 34 24 36 1,3 8 .0700
7,10 M8 x 1 79 41 29 36 1,3 8 .0710
7,50 79 41 29 36 1,4 8 .0750
8,00 79 41 29 36 1,5 8 .0800
8,50 89 47 35 40 1,6 10 .0850
8,60 M10 89 47 35 40 1,6 10 .0860
8,80 G 1 /8 89 47 35 40 1,7 10 .0880
9,00 89 47 35 40 1,7 10 .0900
9,10 M10 x 1 89 47 35 40 1,7 10 .0910
9,50 89 47 35 40 1,8 10 .0950
10,00 89 47 35 40 1,9 10 .1000
10,40 M12 102 55 40 45 1,9 12 .1040
10,50 102 55 40 45 2,0 12 .1050
10,60 M12 x 1,5 102 55 40 45 2,0 12 .1060
11,00 102 55 40 45 2,1 12 .1100
11,50 102 55 40 45 2,1 12 .1150
11,90 G 1 /4 102 55 40 45 2,2 12 .1190
12,00 102 55 40 45 2,2 12 .1200
12,60 M14 x 1,5 107 60 43 45 2,3 14 .1260
14,20 M16 115 65 45 48 2,6 16 .1420
14,60 M16 x 1,5 115 65 45 48 2,7 16 .1460

Spannzangen-Aufnahmen Collet holders
Typ KSN/Synchro type KSN/Synchro,
siehe Seite 711 - 713 see page 711 - 713
