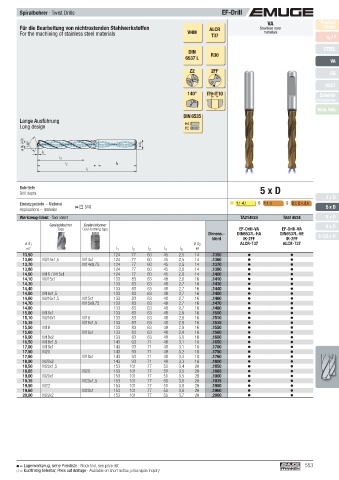

P. 553
Spiralbohrer · Twist Drills EF-Drill
VA Product
Für die Bearbeitung von nichtrostenden Stahlwerkstoffen ALCR Stainless steel Finder
For the machining of stainless steel materials VHM T37 materials v c / f
STEEL
DIN
6537 L R30
VA
Z2 2FF
GG
HCUT
140° IT9-IT10 Zubehör
Accessories
Tech. Info
DIN 6535
Lange Ausführung
Long design HA
HE
ø d 1 (;D) 140° ø d 2
l 5
l 3
l 2 l 4
l 1
Bohrtiefe 5 x D
Drill depth
3 x D
Einsatzgebiete – Material M 1.1- 4.1 S 1.1-3 S 2.2, 2.4, 2.6
Applications – material 510 5 x D
Werkzeug-Ident · Tool ident TA214524 TA514524 6 x D
Gewindebohrer Gewindeformer 8 x D
Taps Cold-forming taps EF-Drill-VA EF-Drill-VA
Dimens.- DIN6537L-HA DIN6537L-HE 2-3,5 x D
Ident IK-2FF IK-2FF
ø d 1 ø d 2 ALCR-T37 ALCR-T37
m7 l 1 l 2 l 3 l 4 l 5 h6
13,50 124 77 60 45 2,5 14 .1350
13,60 MJ15x1,5 M14x1 124 77 60 45 2,5 14 .1360
13,70 M14x0,75 124 77 60 45 2,5 14 .1370
13,80 124 77 60 45 2,6 14 .1380
14,00 M16 / M15x1 124 77 60 45 2,6 14 .1400
14,10 MJ15x1 133 83 63 48 2,6 16 .1410
14,30 133 83 63 48 2,7 16 .1430
14,40 133 83 63 48 2,7 16 .1440
14,50 M16x1,5 133 83 63 48 2,7 16 .1450
14,60 MJ16x1,5 M15x1 133 83 63 48 2,7 16 .1460
14,70 M15x0,75 133 83 63 48 2,7 16 .1470
14,80 133 83 63 48 2,7 16 .1480
15,00 M16x1 133 83 63 48 2,8 16 .1500
15,10 MJ16x1 M16 133 83 63 48 2,8 16 .1510
15,35 M16x1,5 133 83 63 48 2,8 16 .1535
15,50 M18 133 83 63 48 2,9 16 .1550
15,60 M16x1 133 83 63 48 2,9 16 .1560
16,00 M18x2 133 83 63 48 3,0 16 .1600
16,50 M18x1,5 143 93 71 48 3,1 18 .1650
17,00 M18x1 143 93 71 48 3,1 18 .1700
17,50 M20 143 93 71 48 3,2 18 .1750
17,60 M18x1 143 93 71 48 3,3 18 .1760
18,00 M20x2 143 93 71 48 3,3 18 .1800
18,50 M20x1,5 153 101 77 50 3,4 20 .1850
18,85 M20 153 101 77 50 3,5 20 .1885
19,00 M20x1 153 101 77 50 3,5 20 .1900
19,35 M20x1,5 153 101 77 50 3,6 20 .1935
19,50 M22 153 101 77 50 3,6 20 .1950
19,60 M20x1 153 101 77 50 3,6 20 .1960
20,00 M22x2 153 101 77 50 3,7 20 .2000
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 553
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
