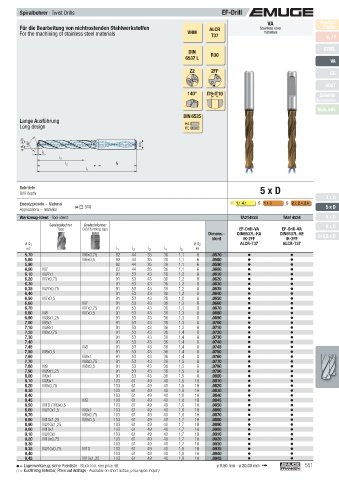

Page 551 - EMUGE

Spiralbohrer · Twist Drills EF-Drill
VA Product
Für die Bearbeitung von nichtrostenden Stahlwerkstoffen ALCR Stainless steel Finder
For the machining of stainless steel materials VHM T37 materials v c / f

STEEL
DIN
6537 L R30
VA
Z2 2FF
GG
HCUT
140° IT9-IT10 Zubehör
Accessories
Tech. Info
DIN 6535
Lange Ausführung
Long design HA
HE
ø d 1 (;D) 140° ø d 2

l 5
l 3
l 2 l 4
l 1

Bohrtiefe 5 x D
Drill depth
3 x D
Einsatzgebiete – Material M 1.1- 4.1 S 1.1-3 S 2.2, 2.4, 2.6
Applications – material  510 5 x D
Werkzeug-Ident · Tool ident TA214524 TA514524 6 x D
Gewindebohrer Gewindeformer 8 x D
Taps Cold-forming taps EF-Drill-VA EF-Drill-VA
Dimens.- DIN6537L-HA DIN6537L-HE 2-3,5 x D
Ident IK-2FF IK-2FF
ø d 1 ø d 2 ALCR-T37 ALCR-T37
m7 l 1 l 2 l 3 l 4 l 5 h6
5,70 M6x0,75 82 44 35 36 1,1 6 .0570
5,80 M6x0,5 82 44 35 36 1,1 6 .0580
5,90 82 44 35 36 1,1 6 .0590
6,00 M7 82 44 35 36 1,1 6 .0600
6,10 MJ7x1 91 53 43 36 1,2 8 .0610
6,20 M7x0,75 91 53 43 36 1,2 8 .0620
6,30 91 53 43 36 1,2 8 .0630
6,35 MJ7x0,75 91 53 43 36 1,2 8 .0635
6,40 91 53 43 36 1,2 8 .0640
6,50 M7x0,5 91 53 43 36 1,2 8 .0650
6,60 M7 91 53 43 36 1,3 8 .0660
6,70 M7x0,75 91 53 43 36 1,3 8 .0670
6,80 M8 M7x0,5 91 53 43 36 1,3 8 .0680
6,90 MJ8x1,25 91 53 43 36 1,3 8 .0690
7,00 M8x1 91 53 43 36 1,3 8 .0700
7,10 MJ8x1 91 53 43 36 1,3 8 .0710
7,20 M8x0,75 91 53 43 36 1,4 8 .0720
7,30 91 53 43 36 1,4 8 .0730
7,40 91 53 43 36 1,4 8 .0740
7,45 M8 91 53 43 36 1,4 8 .0745
7,50 M8x0,5 91 53 43 36 1,4 8 .0750
7,60 M8x1 91 53 43 36 1,4 8 .0760
7,70 M8x0,75 91 53 43 36 1,5 8 .0770
7,80 M9 M8x0,5 91 53 43 36 1,5 8 .0780
7,90 MJ9x1,25 91 53 43 36 1,5 8 .0790
8,00 M9x1 91 53 43 36 1,5 8 .0800
8,10 MJ9x1 103 61 49 40 1,5 10 .0810
8,20 M9x0,75 103 61 49 40 1,5 10 .0820
8,30 103 61 49 40 1,6 10 .0830
8,40 103 61 49 40 1,6 10 .0840
8,45 M9 103 61 49 40 1,6 10 .0845
8,50 M10 / M9x0,5 103 61 49 40 1,6 10 .0850
8,60 MJ10x1,5 M9x1 103 61 49 40 1,6 10 .0860
8,70 M9x0,75 103 61 49 40 1,6 10 .0870
8,80 M10x1,25 M9x0,5 103 61 49 40 1,7 10 .0880
8,90 MJ10x1,25 103 61 49 40 1,7 10 .0890
9,00 M10x1 103 61 49 40 1,7 10 .0900
9,10 MJ10x1 103 61 49 40 1,7 10 .0910
9,20 M10x0,75 103 61 49 40 1,7 10 .0920
9,30 103 61 49 40 1,7 10 .0930
9,35 MJ10x0,75 M10 103 61 49 40 1,8 10 .0935
9,40 103 61 49 40 1,8 10 .0940
9,45 M10x1,25 103 61 49 40 1,8 10 .0945
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list ø 9,50 mm - ø 20,00 mm ➟ 551
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
