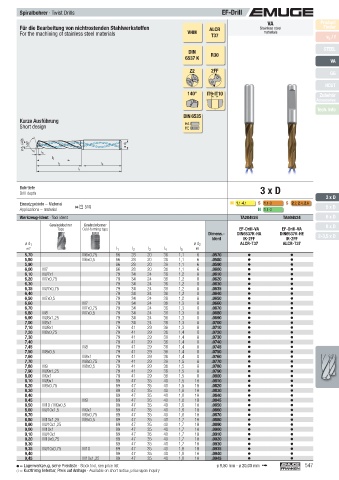

Spiralbohrer · Twist Drills EF-Drill
VA Product
Für die Bearbeitung von nichtrostenden Stahlwerkstoffen ALCR Stainless steel Finder
For the machining of stainless steel materials VHM T37 materials v c / f

STEEL
DIN
6537 K R30
VA
Z2 2FF
GG
HCUT
140° IT9-IT10 Zubehör
Accessories
Tech. Info
DIN 6535
Kurze Ausführung
Short design HA
HE
ø d 1 (;D) 140° ø d 2

l 5
l 3
l 2 l 4
l 1

Bohrtiefe 3 x D
Drill depth
3 x D
Einsatzgebiete – Material M 1.1- 4.1 S 1.1-3 S 2.2, 2.4, 2.6
Applications – material  510 N 1.1-3 5 x D
Werkzeug-Ident · Tool ident TA204524 TA504524 6 x D
Gewindebohrer Gewindeformer 8 x D
Taps Cold-forming taps EF-Drill-VA EF-Drill-VA
Dimens.- DIN6537K-HA DIN6537K-HE 2-3,5 x D
Ident IK-2FF IK-2FF
ø d 1 ø d 2 ALCR-T37 ALCR-T37
m7 l 1 l 2 l 3 l 4 l 5 h6
5,70 M6x0,75 66 28 20 36 1,1 6 .0570
5,80 M6x0,5 66 28 20 36 1,1 6 .0580
5,90 66 28 20 36 1,1 6 .0590
6,00 M7 66 28 20 36 1,1 6 .0600
6,10 MJ7x1 79 34 24 36 1,2 8 .0610
6,20 M7x0,75 79 34 24 36 1,2 8 .0620
6,30 79 34 24 36 1,2 8 .0630
6,35 MJ7x0,75 79 34 24 36 1,2 8 .0635
6,40 79 34 24 36 1,2 8 .0640
6,50 M7x0,5 79 34 24 36 1,2 8 .0650
6,60 M7 79 34 24 36 1,3 8 .0660
6,70 M7x0,75 79 34 24 36 1,3 8 .0670
6,80 M8 M7x0,5 79 34 24 36 1,3 8 .0680
6,90 MJ8x1,25 79 34 24 36 1,3 8 .0690
7,00 M8x1 79 34 24 36 1,3 8 .0700
7,10 MJ8x1 79 41 29 36 1,3 8 .0710
7,20 M8x0,75 79 41 29 36 1,4 8 .0720
7,30 79 41 29 36 1,4 8 .0730
7,40 79 41 29 36 1,4 8 .0740
7,45 M8 79 41 29 36 1,4 8 .0745
7,50 M8x0,5 79 41 29 36 1,4 8 .0750
7,60 M8x1 79 41 29 36 1,4 8 .0760
7,70 M8x0,75 79 41 29 36 1,5 8 .0770
7,80 M9 M8x0,5 79 41 29 36 1,5 8 .0780
7,90 MJ9x1,25 79 41 29 36 1,5 8 .0790
8,00 M9x1 79 41 29 36 1,5 8 .0800
8,10 MJ9x1 89 47 35 40 1,5 10 .0810
8,20 M9x0,75 89 47 35 40 1,5 10 .0820
8,30 89 47 35 40 1,6 10 .0830
8,40 89 47 35 40 1,6 10 .0840
8,45 M9 89 47 35 40 1,6 10 .0845
8,50 M10 / M9x0,5 89 47 35 40 1,6 10 .0850
8,60 MJ10x1,5 M9x1 89 47 35 40 1,6 10 .0860
8,70 M9x0,75 89 47 35 40 1,6 10 .0870
8,80 M10x1,25 M9x0,5 89 47 35 40 1,7 10 .0880
8,90 MJ10x1,25 89 47 35 40 1,7 10 .0890
9,00 M10x1 89 47 35 40 1,7 10 .0900
9,10 MJ10x1 89 47 35 40 1,7 10 .0910
9,20 M10x0,75 89 47 35 40 1,7 10 .0920
9,30 89 47 35 40 1,7 10 .0930
9,35 MJ10x0,75 M10 89 47 35 40 1,8 10 .0935
9,40 89 47 35 40 1,8 10 .0940
9,45 M10x1,25 89 47 35 40 1,8 10 .0945
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list ø 9,50 mm - ø 20,00 mm ➟ 547
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
