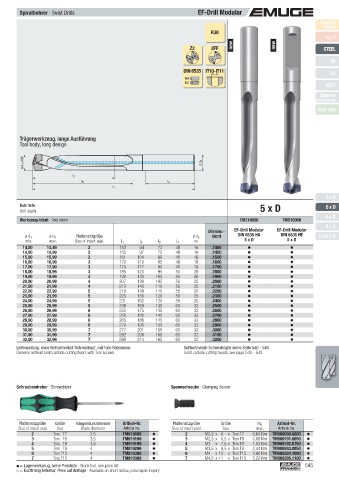

Spiralbohrer · Twist Drills EF-Drill Modular
Product
Finder
R30
v c / f
new new
Z2 2FF STEEL

VA
DIN 6535 IT10-IT11
GG
HA
HE
HCUT
Zubehör
Accessories
Tech. Info

Trägerwerkzeug, lange Ausführung
Tool body, long design

ø d 1 (;D) ø d 2

l 3
l 2 l 4
l 1
3 x D
Bohrtiefe 5 x D 5 x D
Drill depth
6 x D
Werkzeug-Ident · Tool ident TM210000 TM510000
8 x D
Dimens.- EF-Drill Modular EF-Drill Modular
ø d 1 ø d 1 Plattensitzgröße ø d 2 Ident DIN 6535 HA DIN 6535 HE 2-3,5 x D
min. max. Size of insert seat l 1 l 2 l 3 l 4 h6 5 x D 5 x D
14,00 14,49 2 153 94 72 48 16 .1400
14,50 14,99 2 155 97 75 48 16 .1450
15,00 15,99 2 161 104 80 48 16 .1500
16,00 16,99 3 170 110 85 48 18 .1600
17,00 17,99 3 175 117 90 48 18 .1700
18,00 18,99 3 185 123 95 50 20 .1800
19,00 19,99 4 190 130 100 50 20 .1900
20,00 20,99 4 207 136 105 56 25 .2000
21,00 21,99 4 213 143 110 56 25 .2100
22,00 22,99 5 219 149 115 56 25 .2200
23,00 23,99 5 225 156 120 56 25 .2300
24,00 24,99 5 231 162 125 56 25 .2400
25,00 25,99 5 246 169 130 60 32 .2500
26,00 26,99 6 253 175 135 60 32 .2600
27,00 27,99 6 258 182 140 60 32 .2700
28,00 28,99 6 265 188 145 60 32 .2800
29,00 29,99 6 270 195 150 60 32 .2900
30,00 30,99 7 277 201 155 60 32 .3000
31,00 31,99 7 282 208 160 60 32 .3100
32,00 32,99 7 289 214 165 60 32 .3200
Lieferumfang: ohne Vollhartmetall-Schneidkopf, mit Torx-Schrauben Vollhartmetall-Schneidköpfe siehe Seite 540 - 543
Delivery: without solid carbide cutting head, with Torx screws Solid carbide cutting heads, see page 540 - 543

Schraubendreher · Screwdriver Spannschraube · Clamping Screw

Plattensitzgröße Größe Klingendurchmesser Artikel-Nr. Plattensitzgröße Größe M d Artikel-Nr.
Size of insert seat Size Blade diameter Article no. Size of insert seat Size max. Article no.
2 Torx T7 2,5 TM919099 2 M2,2 x 6 x Torx T7 0,60 Nm TM909090.0600
3 Torx T8 3,5 TM919199 3 M2,5 x 6,5 x Torx T8 0,88 Nm TM909191.0650
4 Torx T8 3,5 TM919199 4 M3 x 7,5 x Torx T8 1,53 Nm TM909192.0750
5 Torx T9 4 TM919299 5 M3,5 x 8,5 x Torx T9 2,44 Nm TM909293.0850
6 Torx T15 4 TM919399 6 M4 x 10 x Torx T15 3,66 Nm TM909394.1000
7 Torx T15 4 TM919399 7 M4,5 x 11 x Torx T15 5,22 Nm TM909395.1100
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 545
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
