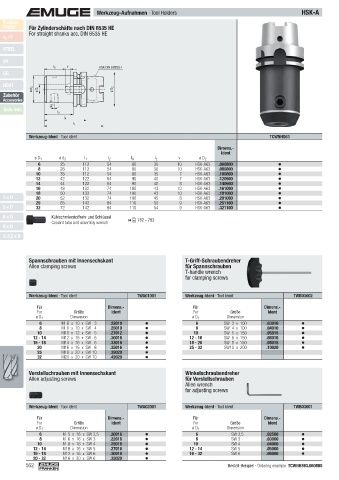

Page 562 - EMUGE

Werkzeug-Aufnahmen · Tool Holders HSK-A
Product
Finder Für Zylinderschäfte nach DIN 6535 HE
For straight shanks acc. DIN 6535 HE
v c / f
STEEL

VA
l E v HSK DIN 69893-1
GG
HCUT
ø d 3 ø D 1 ø D 2
Zubehör
Accessories
2°
Tech. Info
l 2
l A
l 1
Werkzeug-Ident · Tool ident TCWNHS63

Dimens.-
Ident
ø D 1 ø d 3 l 1 l 2 l A l E v ø D 2
6 25 112 54 80 30 10 HSK-A63 .060800
8 28 112 54 80 30 10 HSK-A63 .080800
10 35 112 54 80 35 7 HSK-A63 .100800
12 42 122 64 90 40 7 HSK-A63 .120900
14 44 122 64 90 40 8 HSK-A63 .140900
16 48 132 74 100 43 10 HSK-A63 .161000
18 50 132 74 100 43 10 HSK-A63 .181000
3 x D 20 52 132 74 100 45 8 HSK-A63 .201000
25 65 142 84 110 50 9 HSK-A63 .251100
5 x D 32 72 142 84 110 54 9 HSK-A63 .321100
6 x D Kühlschmierstoffrohr und Schlüssel
Coolant tube and assembly wrench  782 - 783
8 x D
2-3,5 x D

Spannschrauben mit Innensechskant T-Griff-Schraubendreher
Allen clamping screws für Spannschrauben
T-handle wrench
for clamping screws

Werkzeug-Ident · Tool ident TWA01001 Werkzeug-Ident · Tool ident TWB03002

Für Dimens.- Für Dimens.-
For Größe Ident For Größe Ident
ø D 1 Dimension ø D 1 Dimension
6 M 6 x 10 x SW 3 .22010 6 SW 3 x 100 .03010
8 M 8 x 10 x SW 4 .25010 8 SW 4 x 100 .04010
10 M10 x 12 x SW 5 .27012 10 SW 5 x 150 .05015
12 - 14 M12 x 16 x SW 6 .30016 12 - 16 SW 6 x 150 .06015
16 - 18 M14 x 16 x SW 6 .33016 18 - 20 SW 8 x 150 .08015
20 M16 x 16 x SW 8 .35016 25 - 32 SW10 x 200 .10020
25 M18 x 20 x SW 10 .39020
32 M20 x 20 x SW 10 .42020

Verstellschrauben mit Innensechskant Winkelschraubendreher
Allen adjusting screws für Verstellschrauben
Allen wrench
for adjusting screws

Werkzeug-Ident · Tool ident TWA02001 Werkzeug-Ident · Tool ident TWB03001

Für Dimens.- Für Dimens.-
For Größe Ident For Größe Ident
ø D 1 Dimension ø D 1 Dimension
6 M 5 x 16 x SW 2,5 .20016 6 SW 2,5 .02500
8 M 6 x 16 x SW 3 .22016 8 SW 3 .03000
10 M 8 x 16 x SW 4 .25016 10 SW 4 .04000
12 - 14 M10 x 16 x SW 5 .27016 12 - 14 SW 5 .05000
16 - 18 M12 x 16 x SW 6 .30016 16 - 32 SW 6 .06000
20 - 32 M16 x 20 x SW 6 .35020
562 Bestell-Beispiel · Ordering example: TCWNHS63.060800
