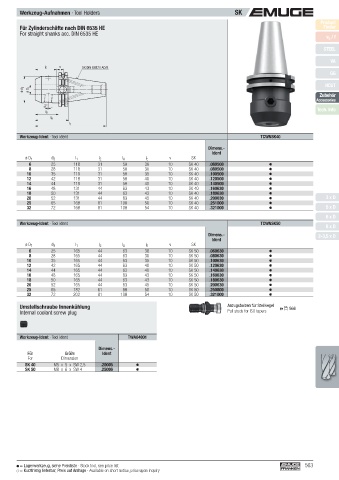

Werkzeug-Aufnahmen · Tool Holders SK
Product
Für Zylinderschäfte nach DIN 6535 HE Finder
For straight shanks acc. DIN 6535 HE
v c / f
STEEL

VA
l E v SK DIN 69871 AD/B
GG
HCUT
ø d 3 ø D 1
Zubehör
Accessories
2°
Tech. Info
l 2
l A
l 1
Werkzeug-Ident · Tool ident TCWNSK40

Dimens.-
Ident
ø D 1 d 3 l 1 l 2 l A l E v SK
6 25 118 31 50 30 10 SK 40 .060500
8 28 118 31 50 30 10 SK 40 .080500
10 35 118 31 50 35 10 SK 40 .100500
12 42 118 31 50 40 10 SK 40 .120500
14 44 118 31 50 40 10 SK 40 .140500
16 48 131 44 63 43 10 SK 40 .160630
18 50 131 44 63 43 10 SK 40 .180630
20 52 131 44 63 45 10 SK 40 .200630 3 x D
25 65 168 81 100 50 10 SK 40 .251000
32 72 168 81 100 54 10 SK 40 .321000 5 x D
6 x D
Werkzeug-Ident · Tool ident TCWNSK50
8 x D
Dimens.- 2-3,5 x D
Ident
ø D 1 d 3 l 1 l 2 l A l E v SK
6 25 165 44 63 30 10 SK 50 .060630
8 28 165 44 63 30 10 SK 50 .080630
10 35 165 44 63 35 10 SK 50 .100630
12 42 165 44 63 40 10 SK 50 .120630
14 44 165 44 63 40 10 SK 50 .140630
16 48 165 44 63 43 10 SK 50 .160630
18 50 165 44 63 43 10 SK 50 .180630
20 52 165 44 63 45 10 SK 50 .200630
25 65 182 61 80 50 10 SK 50 .250800
32 72 202 81 100 54 10 SK 50 .321000

Umstellschraube Innenkühlung Anzugsbolzen für Steilkegel  566
Internal coolant screw plug Pull studs for ISO tapers

Werkzeug-Ident · Tool ident TWA04001

Dimens.-
Für Größe Ident
For Dimension
SK 40 M5 x 5 x SW 2,5 .20005
SK 50 M8 x 6 x SW 4 .25006

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 563
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
