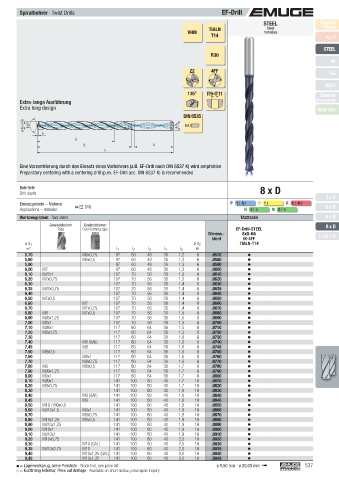

Page 537 - EMUGE

Spiralbohrer · Twist Drills EF-Drill
STEEL Product
TIALN Steel Finder
VHM materials
T14 v c / f
STEEL
R30
VA
Z2 4FF
GG
HCUT
135° IT9-IT11 Zubehör
Extra-lange Ausführung Accessories
Extra long design Tech. Info
DIN 6535
ø d 1 (;D) 135° ø d 2 HA

l 5
l 3
l 2 l 4
l 1

Eine Vorzentrierung durch den Einsatz eines Vorbohrers (z.B. EF-Drill nach DIN 6537 K) wird empfohlen
Preparatory centering with a centering drill (p.ex. EF-Drill acc. DIN 6537 K) is recommended

Bohrtiefe 8 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 M 1.1 K 1.1- 4 .2
Applications – material  510 N 1.1-5 N 2.1-8 5 x D
Werkzeug-Ident · Tool ident TA223344 6 x D
Gewindebohrer Gewindeformer 8 x D
Taps Cold-forming taps EF-Drill-STEEL
Dimens.- 8xD-HA 2-3,5 x D
Ident IK-4FF
ø d 1 ø d 2 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
5,70 M6x0,75 97 60 48 36 1,2 6 .0570
5,80 M6x0,5 97 60 48 36 1,3 6 .0580
5,90 97 60 48 36 1,3 6 .0590
6,00 M7 97 60 48 36 1,3 6 .0600
6,10 MJ7x1 107 70 56 36 1,3 8 .0610
6,20 M7x0,75 107 70 56 36 1,3 8 .0620
6,30 107 70 56 36 1,4 8 .0630
6,35 MJ7x0,75 107 70 56 36 1,4 8 .0635
6,40 107 70 56 36 1,4 8 .0640
6,50 M7x0,5 107 70 56 36 1,4 8 .0650
6,60 M7 107 70 56 36 1,4 8 .0660
6,70 M7x0,75 107 70 56 36 1,4 8 .0670
6,80 M8 M7x0,5 107 70 56 36 1,5 8 .0680
6,90 MJ8x1,25 107 70 56 36 1,5 8 .0690
7,00 M8x1 107 70 56 36 1,5 8 .0700
7,10 MJ8x1 117 80 64 36 1,5 8 .0710
7,20 M8x0,75 117 80 64 36 1,5 8 .0720
7,30 117 80 64 36 1,6 8 .0730
7,40 M8 (GAL) 117 80 64 36 1,6 8 .0740
7,45 M8 117 80 64 36 1,6 8 .0745
7,50 M8x0,5 117 80 64 36 1,6 8 .0750
7,60 M8x1 117 80 64 36 1,6 8 .0760
7,70 M8x0,75 117 80 64 36 1,6 8 .0770
7,80 M9 M8x0,5 117 80 64 36 1,7 8 .0780
7,90 MJ9x1,25 117 80 64 36 1,7 8 .0790
8,00 M9x1 117 80 64 36 1,7 8 .0800
8,10 MJ9x1 141 100 80 40 1,7 10 .0810
8,20 M9x0,75 141 100 80 40 1,7 10 .0820
8,30 141 100 80 40 1,8 10 .0830
8,40 M9 (GAL) 141 100 80 40 1,8 10 .0840
8,45 M9 141 100 80 40 1,8 10 .0845
8,50 M10 / M9x0,5 141 100 80 40 1,8 10 .0850
8,60 MJ10x1,5 M9x1 141 100 80 40 1,8 10 .0860
8,70 M9x0,75 141 100 80 40 1,9 10 .0870
8,80 M10x1,25 M9x0,5 141 100 80 40 1,9 10 .0880
8,90 MJ10x1,25 141 100 80 40 1,9 10 .0890
9,00 M10x1 141 100 80 40 1,9 10 .0900
9,10 MJ10x1 141 100 80 40 1,9 10 .0910
9,20 M10x0,75 141 100 80 40 2,0 10 .0920
9,30 M10 (GAL) 141 100 80 40 2,0 10 .0930
9,35 MJ10x0,75 M10 141 100 80 40 2,0 10 .0935
9,40 M10x1,25 (GAL) 141 100 80 40 2,0 10 .0940
9,45 M10x1,25 141 100 80 40 2,0 10 .0945
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list ø 9,50 mm - ø 20,00 mm ➟ 537
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
