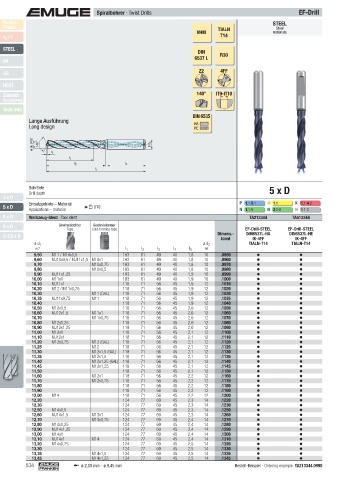

Page 534 - EMUGE

Spiralbohrer · Twist Drills EF-Drill
Product STEEL
Finder TIALN Steel
VHM materials
v c / f T14
STEEL
DIN
6537 L R30
VA
Z2 4FF
GG
HCUT
Zubehör 140° IT9-IT10
Accessories
Tech. Info
DIN 6535
Lange Ausführung
Long design HA
HE
ø d 1 (;D) 140° ø d 2

l 5
l 3
l 2 l 4
l 1

Bohrtiefe 5 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 M 1.1 K 1.1- 4 .2
5 x D Applications – material  510 N 1.1-5 N 2.1-8 H 1.1-2
6 x D Werkzeug-Ident · Tool ident TA213344 TA513344
8 x D Gewindebohrer Gewindeformer
Taps Cold-forming taps EF-Drill-STEEL EF-Drill-STEEL
2-3,5 x D Dimens.- DIN6537L-HA DIN6537L-HE
Ident IK-4FF IK-4FF
ø d 1 ø d 2 TIALN-T14 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
9,50 M11 / M10x0,5 103 61 49 40 1,8 10 .0950
9,60 MJ10x0,5 / MJ11x1,5 M10x1 103 61 49 40 1,8 10 .0960
9,70 M10x0,75 103 61 49 40 1,8 10 .0970
9,80 M10x0,5 103 61 49 40 1,8 10 .0980
9,90 MJ11x1,25 103 61 49 40 1,9 10 .0990
10,00 M11x1 103 61 49 40 1,9 10 .1000
10,10 MJ11x1 118 71 56 45 1,9 12 .1010
10,20 M12 / M11x0,75 118 71 56 45 1,9 12 .1020
10,30 M11 (GAL) 118 71 56 45 1,9 12 .1030
10,35 MJ11x0,75 M11 118 71 56 45 1,9 12 .1035
10,40 118 71 56 45 1,9 12 .1040
10,50 M12x1,5 118 71 56 45 2,0 12 .1050
10,60 MJ12x1,5 M11x1 118 71 56 45 2,0 12 .1060
10,70 M11x0,75 118 71 56 45 2,0 12 .1070
10,80 M12x1,25 118 71 56 45 2,0 12 .1080
10,90 MJ12x1,25 118 71 56 45 2,0 12 .1090
11,00 M12x1 118 71 56 45 2,1 12 .1100
11,10 MJ12x1 118 71 56 45 2,1 12 .1110
11,20 M12x0,75 M12 (GAL) 118 71 56 45 2,1 12 .1120
11,25 M12 118 71 56 45 2,1 12 .1125
11,30 M12x1,5 (GAL) 118 71 56 45 2,1 12 .1130
11,35 M12x1,5 118 71 56 45 2,1 12 .1135
11,40 M12x1,25 (GAL) 118 71 56 45 2,1 12 .1140
11,45 M12x1,25 118 71 56 45 2,1 12 .1145
11,50 118 71 56 45 2,1 12 .1150
11,60 M12x1 118 71 56 45 2,2 12 .1160
11,70 M12x0,75 118 71 56 45 2,2 12 .1170
11,80 118 71 56 45 2,2 12 .1180
11,90 118 71 56 45 2,2 12 .1190
12,00 M14 118 71 56 45 2,2 12 .1200
12,20 124 77 60 45 2,3 14 .1220
12,30 124 77 60 45 2,3 14 .1230
12,50 M14x1,5 124 77 60 45 2,3 14 .1250
12,60 MJ14x1,5 M13x1 124 77 60 45 2,3 14 .1260
12,70 M13x0,75 124 77 60 45 2,4 14 .1270
12,80 M14x1,25 124 77 60 45 2,4 14 .1280
12,90 MJ14x1,25 124 77 60 45 2,4 14 .1290
13,00 M14x1 124 77 60 45 2,4 14 .1300
13,10 MJ14x1 M14 124 77 60 45 2,4 14 .1310
13,20 M14x0,75 124 77 60 45 2,5 14 .1320
13,30 124 77 60 45 2,5 14 .1330
13,35 M14x1,5 124 77 60 45 2,5 14 .1335
13,45 M14x1,25 124 77 60 45 2,5 14 .1345
534 ➟ ø 2,80 mm - ø 9,45 mm Bestell-Beispiel · Ordering example: TA213344.0990
