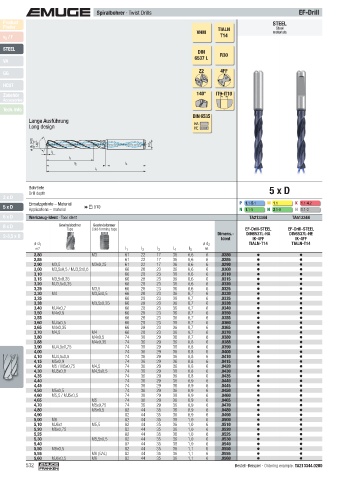

P. 532
Spiralbohrer · Twist Drills EF-Drill
Product STEEL
Finder TIALN Steel
VHM materials
v c / f T14
STEEL
DIN
6537 L R30
VA
Z2 4FF
GG
HCUT
Zubehör 140° IT9-IT10
Accessories
Tech. Info
DIN 6535
Lange Ausführung
Long design HA
HE
ø d 1 (;D) 140° ø d 2
l 5
l 3
l 2 l 4
l 1
Bohrtiefe 5 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 M 1.1 K 1.1- 4 .2
5 x D Applications – material 510 N 1.1-5 N 2.1-8 H 1.1-2
6 x D Werkzeug-Ident · Tool ident TA213344 TA513344
8 x D Gewindebohrer Gewindeformer
Taps Cold-forming taps EF-Drill-STEEL EF-Drill-STEEL
2-3,5 x D Dimens.- DIN6537L-HA DIN6537L-HE
Ident IK-4FF IK-4FF
ø d 1 ø d 2 TIALN-T14 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
2,80 M3 61 22 17 36 0,6 6 .0280
2,85 61 22 17 36 0,6 6 .0285
2,90 M3,5 M3x0,25 61 22 17 36 0,6 6 .0290
3,00 M3,5x0,5 / MJ3,5x0,6 66 28 23 36 0,6 6 .0300
3,10 66 28 23 36 0,6 6 .0310
3,15 M3,5x0,35 66 28 23 36 0,6 6 .0315
3,20 MJ3,5x0,35 66 28 23 36 0,6 6 .0320
3,25 M3,5 66 28 23 36 0,6 6 .0325
3,30 M4 M3,5x0,5 66 28 23 36 0,7 6 .0330
3,35 66 28 23 36 0,7 6 .0335
3,38 M3,5x0,35 66 28 23 36 0,7 6 .0338
3,40 MJ4x0,7 66 28 23 36 0,7 6 .0340
3,50 M4x0,5 66 28 23 36 0,7 6 .0350
3,55 66 28 23 36 0,7 6 .0355
3,60 MJ4x0,5 66 28 23 36 0,7 6 .0360
3,65 M4x0,35 66 28 23 36 0,7 6 .0365
3,70 M4,5 M4 66 28 23 36 0,7 6 .0370
3,80 M4x0,5 74 36 29 36 0,7 6 .0380
3,88 M4x0,35 74 36 29 36 0,8 6 .0388
3,90 MJ4,5x0,75 74 36 29 36 0,8 6 .0390
4,00 74 36 29 36 0,8 6 .0400
4,10 MJ4,5x0,5 74 36 29 36 0,8 6 .0410
4,15 M5x0,9 74 36 29 36 0,8 6 .0415
4,20 M5 / M5x0,75 M4,5 74 36 29 36 0,8 6 .0420
4,30 MJ5x0,8 M4,5x0,5 74 36 29 36 0,8 6 .0430
4,35 74 36 29 36 0,8 6 .0435
4,40 74 36 29 36 0,9 6 .0440
4,45 74 36 29 36 0,9 6 .0445
4,50 M5x0,5 74 36 29 36 0,9 6 .0450
4,60 M5,5 / MJ5x0,5 74 36 29 36 0,9 6 .0460
4,65 M5 74 36 29 36 0,9 6 .0465
4,70 M5x0,75 74 36 29 36 0,9 6 .0470
4,80 M5x0,5 82 44 35 36 0,9 6 .0480
4,90 82 44 35 36 0,9 6 .0490
5,00 M6 82 44 35 36 1,0 6 .0500
5,10 MJ6x1 M5,5 82 44 35 36 1,0 6 .0510
5,20 M6x0,75 82 44 35 36 1,0 6 .0520
5,25 82 44 35 36 1,0 6 .0525
5,30 M5,5x0,5 82 44 35 36 1,0 6 .0530
5,40 82 44 35 36 1,0 6 .0540
5,50 M6x0,5 82 44 35 36 1,1 6 .0550
5,55 M6 (GAL) 82 44 35 36 1,1 6 .0555
5,60 MJ6x0,5 M6 82 44 35 36 1,1 6 .0560
532 Bestell-Beispiel · Ordering example: TA213344.0280
