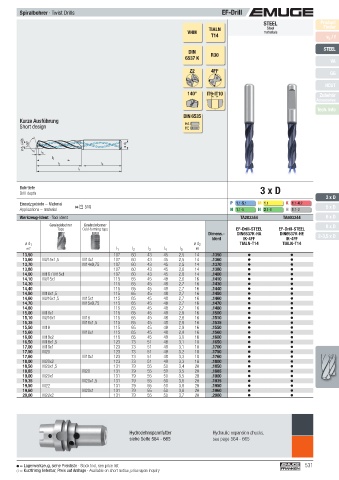

Page 531 - EMUGE
P. 531
Spiralbohrer · Twist Drills EF-Drill
STEEL Product
TIALN Steel Finder
VHM materials
T14 v c / f
STEEL
DIN
6537 K R30
VA
Z2 4FF
GG
HCUT
140° IT9-IT10 Zubehör
Accessories
Tech. Info
DIN 6535
Kurze Ausführung
Short design HA
HE
ø d 1 (;D) 140° ø d 2
l 5
l 3
l 2 l 4
l 1
Bohrtiefe 3 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 M 1.1 K 1.1- 4 .2
Applications – material 510 N 1.1-5 N 2.1-8 H 1.1-2 5 x D
Werkzeug-Ident · Tool ident TA203344 TA503344 6 x D
Gewindebohrer Gewindeformer 8 x D
Taps Cold-forming taps EF-Drill-STEEL EF-Drill-STEEL
Dimens.- DIN6537K-HA DIN6537K-HE 2-3,5 x D
Ident IK-4FF IK-4FF
ø d 1 ø d 2 TIALN-T14 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
13,50 107 60 43 45 2,5 14 .1350
13,60 MJ15x1,5 M14x1 107 60 43 45 2,5 14 .1360
13,70 M14x0,75 107 60 43 45 2,5 14 .1370
13,80 107 60 43 45 2,6 14 .1380
14,00 M16 / M15x1 107 60 43 45 2,6 14 .1400
14,10 MJ15x1 115 65 45 48 2,6 16 .1410
14,30 115 65 45 48 2,7 16 .1430
14,40 115 65 45 48 2,7 16 .1440
14,50 M16x1,5 115 65 45 48 2,7 16 .1450
14,60 MJ16x1,5 M15x1 115 65 45 48 2,7 16 .1460
14,70 M15x0,75 115 65 45 48 2,7 16 .1470
14,80 115 65 45 48 2,7 16 .1480
15,00 M16x1 115 65 45 48 2,8 16 .1500
15,10 MJ16x1 M16 115 65 45 48 2,8 16 .1510
15,35 M16x1,5 115 65 45 48 2,8 16 .1535
15,50 M18 115 65 45 48 2,9 16 .1550
15,60 M16x1 115 65 45 48 2,9 16 .1560
16,00 M18x2 115 65 45 48 3,0 16 .1600
16,50 M18x1,5 123 73 51 48 3,1 18 .1650
17,00 M18x1 123 73 51 48 3,1 18 .1700
17,50 M20 123 73 51 48 3,2 18 .1750
17,60 M18x1 123 73 51 48 3,3 18 .1760
18,00 M20x2 123 73 51 48 3,3 18 .1800
18,50 M20x1,5 131 79 55 50 3,4 20 .1850
18,85 M20 131 79 55 50 3,5 20 .1885
19,00 M20x1 131 79 55 50 3,5 20 .1900
19,35 M20x1,5 131 79 55 50 3,6 20 .1935
19,50 M22 131 79 55 50 3,6 20 .1950
19,60 M20x1 131 79 55 50 3,6 20 .1960
20,00 M22x2 131 79 55 50 3,7 20 .2000
Hydrodehnspannfutter Hydraulic expansion chucks,
siehe Seite 564 - 665 see page 564 - 665
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 531
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
