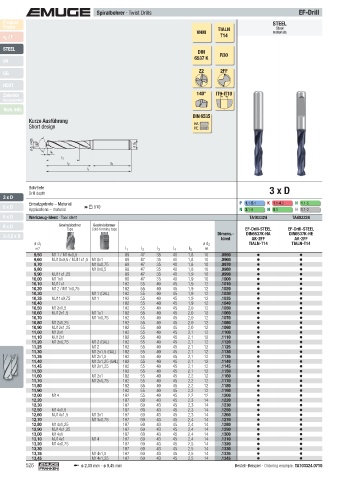

Page 526 - EMUGE

Spiralbohrer · Twist Drills EF-Drill
Product STEEL
Finder TIALN Steel
VHM materials
v c / f T14
STEEL
DIN
6537 K R30
VA
Z2 2FF
GG
HCUT
Zubehör 140° IT9-IT10
Accessories
Tech. Info
DIN 6535
Kurze Ausführung
Short design HA
HE
ø d 1 (;D) 140° ø d 2

l 5
l 3
l 2 l 4
l 1

Bohrtiefe 3 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 K 1.1- 4.2 N 1.1-5
5 x D Applications – material  510 N 2.1-8 N 5.1 H 1.1-2
6 x D Werkzeug-Ident · Tool ident TA103324 TA403324
8 x D Gewindebohrer Gewindeformer
Taps Cold-forming taps EF-Drill-STEEL EF-Drill-STEEL
2-3,5 x D Dimens.- DIN6537K-HA DIN6537K-HE
Ident AK-2FF AK-2FF
ø d 1 ø d 2 TIALN-T14 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
9,50 M11 / M10x0,5 89 47 35 40 1,8 10 .0950
9,60 MJ10x0,5 / MJ11x1,5 M10x1 89 47 35 40 1,8 10 .0960
9,70 M10x0,75 89 47 35 40 1,8 10 .0970
9,80 M10x0,5 89 47 35 40 1,8 10 .0980
9,90 MJ11x1,25 89 47 35 40 1,9 10 .0990
10,00 M11x1 89 47 35 40 1,9 10 .1000
10,10 MJ11x1 102 55 40 45 1,9 12 .1010
10,20 M12 / M11x0,75 102 55 40 45 1,9 12 .1020
10,30 M11 (GAL) 102 55 40 45 1,9 12 .1030
10,35 MJ11x0,75 M11 102 55 40 45 1,9 12 .1035
10,40 102 55 40 45 1,9 12 .1040
10,50 M12x1,5 102 55 40 45 2,0 12 .1050
10,60 MJ12x1,5 M11x1 102 55 40 45 2,0 12 .1060
10,70 M11x0,75 102 55 40 45 2,0 12 .1070
10,80 M12x1,25 102 55 40 45 2,0 12 .1080
10,90 MJ12x1,25 102 55 40 45 2,0 12 .1090
11,00 M12x1 102 55 40 45 2,1 12 .1100
11,10 MJ12x1 102 55 40 45 2,1 12 .1110
11,20 M12x0,75 M12 (GAL) 102 55 40 45 2,1 12 .1120
11,25 M12 102 55 40 45 2,1 12 .1125
11,30 M12x1,5 (GAL) 102 55 40 45 2,1 12 .1130
11,35 M12x1,5 102 55 40 45 2,1 12 .1135
11,40 M12x1,25 (GAL) 102 55 40 45 2,1 12 .1140
11,45 M12x1,25 102 55 40 45 2,1 12 .1145
11,50 102 55 40 45 2,1 12 .1150
11,60 M12x1 102 55 40 45 2,2 12 .1160
11,70 M12x0,75 102 55 40 45 2,2 12 .1170
11,80 102 55 40 45 2,2 12 .1180
11,90 102 55 40 45 2,2 12 .1190
12,00 M14 102 55 40 45 2,2 12 .1200
12,20 107 60 43 45 2,3 14 .1220
12,30 107 60 43 45 2,3 14 .1230
12,50 M14x1,5 107 60 43 45 2,3 14 .1250
12,60 MJ14x1,5 M13x1 107 60 43 45 2,3 14 .1260
12,70 M13x0,75 107 60 43 45 2,4 14 .1270
12,80 M14x1,25 107 60 43 45 2,4 14 .1280
12,90 MJ14x1,25 107 60 43 45 2,4 14 .1290
13,00 M14x1 107 60 43 45 2,4 14 .1300
13,10 MJ14x1 M14 107 60 43 45 2,4 14 .1310
13,20 M14x0,75 107 60 43 45 2,5 14 .1320
13,30 107 60 43 45 2,5 14 .1330
13,35 M14x1,5 107 60 43 45 2,5 14 .1335
13,45 M14x1,25 107 60 43 45 2,5 14 .1345
526 ➟ ø 2,80 mm - ø 9,45 mm Bestell-Beispiel · Ordering example: TA103324.0710
