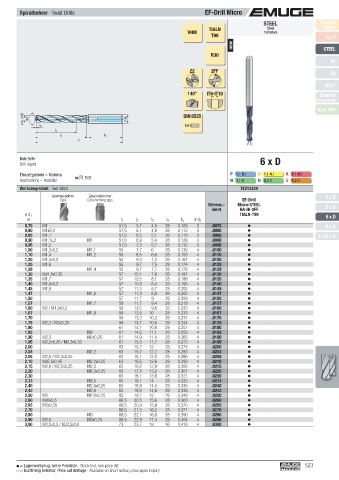

P. 523
Spiralbohrer · Twist Drills EF-Drill Micro
STEEL Product
TIALN Steel Finder
VHM materials
T99 v c / f
new STEEL
R30
VA
Z2 2FF
GG
HCUT
140° IT9-IT10 Zubehör
Accessories
Tech. Info
ø d 1 (;D) 140° ø d 2 DIN 6535
l 5 HA
l 3
l 2 l 4
l 1
Bohrtiefe 6 x D
Drill depth
Einsatzgebiete – Material P 1.1- 5.1 M 1.1- 4 .1 K 1.1- 4 .2
Applications – material 510 N 1.1-6 N 2.2-3 S 1.2-3
Werkzeug-Ident · Tool ident TE213324
Gewindebohrer Gewindeformer 3 x D
Taps Cold-forming taps EF-Drill
Dimens.- Micro-STEEL 5 x D
Ident HA-IK-2FF
ø d 1 TIALN-T99 6 x D
k5 l 1 l 2 l 3 l 4 l 5 ø d 2
0,75 M1 51,5 5,7 4,5 28 0,105 3 .0075 8 x D
0,80 M1x0,2 51,5 6,1 4,8 28 0,112 3 .0080
0,85 M1,1 51,5 6,5 5,1 28 0,119 3 .0085 2-3,5 x D
0,90 M1,1x,2 M1 51,5 6,9 5,4 28 0,126 3 .0090
0,95 M1,2 51,5 7,3 5,7 28 0,132 3 .0095
1,00 M1,2x0,2 M1,1 55 7,7 6 28 0,139 4 .0100
1,10 M1,4 M1,2 55 8,5 6,6 28 0,153 4 .0110
1,20 M1,4x0,2 55 9,3 7,2 28 0,167 4 .0120
1,25 M1,6 55 9,7 7,5 28 0,174 4 .0125
1,28 M1,4 55 9,7 7,7 28 0,178 4 .0128
1,30 MJ1,6x0,35 57 10,1 7,8 28 0,181 4 .0130
1,35 M1,7 57 10,5 8,1 28 0,188 4 .0135
1,40 M1,6x0,2 57 10,9 8,4 28 0,195 4 .0140
1,45 M1,8 57 11,3 8,7 28 0,202 4 .0145
1,47 M1,6 57 11,3 8,8 28 0,202 4 .0147
1,50 57 11,7 9 28 0,209 4 .0150
1,57 M1,7 59 11,7 9,4 28 0,219 4 .0157
1,60 M2 / M1,8x0,2 59 12,5 9,6 28 0,223 4 .0160
1,67 M1,8 59 12,5 10 28 0,233 4 .0167
1,70 59 13,3 10,2 28 0,237 4 .0170
1,75 M2,2 / M2x0,25 59 13,7 10,5 28 0,244 4 .0175
1,80 61 14,1 10,8 28 0,251 4 .0180
1,85 M2 61 14,5 11,1 28 0,258 4 .0185
1,90 M2,3 M2x0,25 61 14,9 11,4 28 0,265 4 .0190
1,95 M2,2x0,25 / M2,3x0,35 61 15,3 11,7 28 0,272 4 .0195
2,00 63 15,7 12 28 0,279 4 .0200
2,03 M2,2 63 15,7 12,2 28 0,283 4 .0203
2,05 M2,5 / M2,3x0,25 63 16,1 12,3 28 0,286 4 .0205
2,10 MJ2,5x0,45 M2,2x0,25 63 16,5 12,6 28 0,293 4 .0210
2,15 M2,6 / M2,5x0,35 M2,3 63 16,9 12,9 28 0,300 4 .0215
2,20 M2,3x0,25 63 17,3 13,2 28 0,307 4 .0220
2,30 65 18,1 13,8 28 0,321 4 .0230
2,33 M2,5 65 18,1 14 28 0,325 4 .0233
2,40 M2,5x0,25 65 18,9 14,4 28 0,335 4 .0240
2,43 M2,6 65 18,9 14,6 28 0,339 4 .0243
2,50 M3 M2,6x0,25 65 19,7 15 28 0,349 4 .0250
2,60 MJ3x0,5 66,5 20,5 15,6 28 0,363 4 .0260
2,65 M3x0,35 66,5 20,9 15,9 28 0,370 4 .0265
2,70 66,5 21,3 16,2 28 0,377 4 .0270
2,80 M3 68,5 22,1 16,8 28 0,390 4 .0280
2,90 M3,5 M3x0,25 68,5 22,9 17,4 28 0,404 4 .0290
3,00 M3,5x0,5 / MJ3,5x0,6 73 23,7 18 36 0,418 4 .0300
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 523
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
