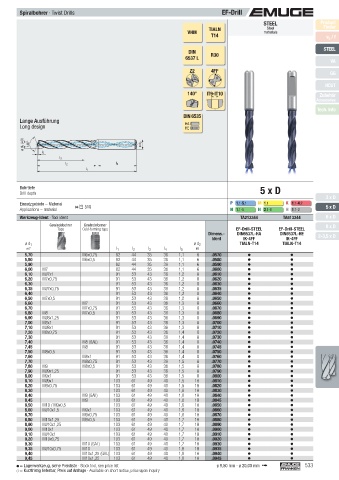

Spiralbohrer · Twist Drills EF-Drill
STEEL Product
TIALN Steel Finder
VHM materials
T14 v c / f
STEEL
DIN
6537 L R30
VA
Z2 4FF
GG
HCUT
140° IT9-IT10 Zubehör
Accessories
Tech. Info
DIN 6535
Lange Ausführung
Long design HA
HE
ø d 1 (;D) 140° ø d 2

l 5
l 3
l 2 l 4
l 1

Bohrtiefe 5 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 M 1.1 K 1.1- 4 .2
Applications – material  510 N 1.1-5 N 2.1-8 H 1.1-2 5 x D
Werkzeug-Ident · Tool ident TA213344 TA513344 6 x D
Gewindebohrer Gewindeformer 8 x D
Taps Cold-forming taps EF-Drill-STEEL EF-Drill-STEEL
Dimens.- DIN6537L-HA DIN6537L-HE 2-3,5 x D
Ident IK-4FF IK-4FF
ø d 1 ø d 2 TIALN-T14 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
5,70 M6x0,75 82 44 35 36 1,1 6 .0570
5,80 M6x0,5 82 44 35 36 1,1 6 .0580
5,90 82 44 35 36 1,1 6 .0590
6,00 M7 82 44 35 36 1,1 6 .0600
6,10 MJ7x1 91 53 43 36 1,2 8 .0610
6,20 M7x0,75 91 53 43 36 1,2 8 .0620
6,30 91 53 43 36 1,2 8 .0630
6,35 MJ7x0,75 91 53 43 36 1,2 8 .0635
6,40 91 53 43 36 1,2 8 .0640
6,50 M7x0,5 91 53 43 36 1,2 8 .0650
6,60 M7 91 53 43 36 1,3 8 .0660
6,70 M7x0,75 91 53 43 36 1,3 8 .0670
6,80 M8 M7x0,5 91 53 43 36 1,3 8 .0680
6,90 MJ8x1,25 91 53 43 36 1,3 8 .0690
7,00 M8x1 91 53 43 36 1,3 8 .0700
7,10 MJ8x1 91 53 43 36 1,3 8 .0710
7,20 M8x0,75 91 53 43 36 1,4 8 .0720
7,30 91 53 43 36 1,4 8 .0730
7,40 M8 (GAL) 91 53 43 36 1,4 8 .0740
7,45 M8 91 53 43 36 1,4 8 .0745
7,50 M8x0,5 91 53 43 36 1,4 8 .0750
7,60 M8x1 91 53 43 36 1,4 8 .0760
7,70 M8x0,75 91 53 43 36 1,5 8 .0770
7,80 M9 M8x0,5 91 53 43 36 1,5 8 .0780
7,90 MJ9x1,25 91 53 43 36 1,5 8 .0790
8,00 M9x1 91 53 43 36 1,5 8 .0800
8,10 MJ9x1 103 61 49 40 1,5 10 .0810
8,20 M9x0,75 103 61 49 40 1,5 10 .0820
8,30 103 61 49 40 1,6 10 .0830
8,40 M9 (GAL) 103 61 49 40 1,6 10 .0840
8,45 M9 103 61 49 40 1,6 10 .0845
8,50 M10 / M9x0,5 103 61 49 40 1,6 10 .0850
8,60 MJ10x1,5 M9x1 103 61 49 40 1,6 10 .0860
8,70 M9x0,75 103 61 49 40 1,6 10 .0870
8,80 M10x1,25 M9x0,5 103 61 49 40 1,7 10 .0880
8,90 MJ10x1,25 103 61 49 40 1,7 10 .0890
9,00 M10x1 103 61 49 40 1,7 10 .0900
9,10 MJ10x1 103 61 49 40 1,7 10 .0910
9,20 M10x0,75 103 61 49 40 1,7 10 .0920
9,30 M10 (GAL) 103 61 49 40 1,7 10 .0930
9,35 MJ10x0,75 M10 103 61 49 40 1,8 10 .0935
9,40 M10x1,25 (GAL) 103 61 49 40 1,8 10 .0940
9,45 M10x1,25 103 61 49 40 1,8 10 .0945
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list ø 9,50 mm - ø 20,00 mm ➟ 533
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
