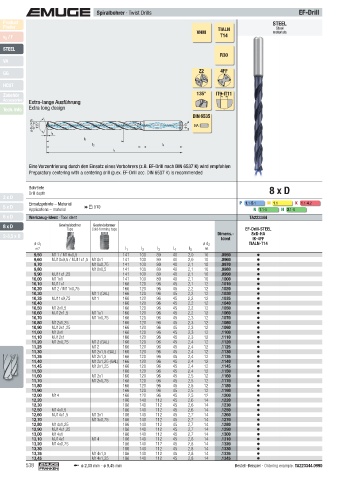

Page 538 - EMUGE

Spiralbohrer · Twist Drills EF-Drill
Product STEEL
Finder TIALN Steel
VHM materials
v c / f T14
STEEL
R30
VA
Z2 4FF
GG
HCUT
Zubehör 135° IT9-IT11
Accessories Extra-lange Ausführung
Tech. Info Extra long design
DIN 6535
ø d 1 (;D) 135° ø d 2 HA

l 5
l 3
l 2 l 4
l 1

Eine Vorzentrierung durch den Einsatz eines Vorbohrers (z.B. EF-Drill nach DIN 6537 K) wird empfohlen
Preparatory centering with a centering drill (p.ex. EF-Drill acc. DIN 6537 K) is recommended

Bohrtiefe 8 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 M 1.1 K 1.1- 4 .2
5 x D Applications – material  510 N 1.1-5 N 2.1-8
6 x D Werkzeug-Ident · Tool ident TA223344
8 x D Gewindebohrer Gewindeformer
Taps Cold-forming taps EF-Drill-STEEL
2-3,5 x D Dimens.- 8xD-HA
Ident IK-4FF
ø d 1 ø d 2 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
9,50 M11 / M10x0,5 141 100 80 40 2,0 10 .0950
9,60 MJ10x0,5 / MJ11x1,5 M10x1 141 100 80 40 2,0 10 .0960
9,70 M10x0,75 141 100 80 40 2,1 10 .0970
9,80 M10x0,5 141 100 80 40 2,1 10 .0980
9,90 MJ11x1,25 141 100 80 40 2,1 10 .0990
10,00 M11x1 141 100 80 40 2,1 10 .1000
10,10 MJ11x1 166 120 96 45 2,1 12 .1010
10,20 M12 / M11x0,75 166 120 96 45 2,2 12 .1020
10,30 M11 (GAL) 166 120 96 45 2,2 12 .1030
10,35 MJ11x0,75 M11 166 120 96 45 2,2 12 .1035
10,40 166 120 96 45 2,2 12 .1040
10,50 M12x1,5 166 120 96 45 2,2 12 .1050
10,60 MJ12x1,5 M11x1 166 120 96 45 2,2 12 .1060
10,70 M11x0,75 166 120 96 45 2,3 12 .1070
10,80 M12x1,25 166 120 96 45 2,3 12 .1080
10,90 MJ12x1,25 166 120 96 45 2,3 12 .1090
11,00 M12x1 166 120 96 45 2,3 12 .1100
11,10 MJ12x1 166 120 96 45 2,3 12 .1110
11,20 M12x0,75 M12 (GAL) 166 120 96 45 2,4 12 .1120
11,25 M12 166 120 96 45 2,4 12 .1125
11,30 M12x1,5 (GAL) 166 120 96 45 2,4 12 .1130
11,35 M12x1,5 166 120 96 45 2,4 12 .1135
11,40 M12x1,25 (GAL) 166 120 96 45 2,4 12 .1140
11,45 M12x1,25 166 120 96 45 2,4 12 .1145
11,50 166 120 96 45 2,4 12 .1150
11,60 M12x1 166 120 96 45 2,5 12 .1160
11,70 M12x0,75 166 120 96 45 2,5 12 .1170
11,80 166 120 96 45 2,5 12 .1180
11,90 166 120 96 45 2,5 12 .1190
12,00 M14 166 120 96 45 2,5 12 .1200
12,20 186 140 112 45 2,6 14 .1220
12,30 186 140 112 45 2,6 14 .1230
12,50 M14x1,5 186 140 112 45 2,6 14 .1250
12,60 MJ14x1,5 M13x1 186 140 112 45 2,7 14 .1260
12,70 M13x0,75 186 140 112 45 2,7 14 .1270
12,80 M14x1,25 186 140 112 45 2,7 14 .1280
12,90 MJ14x1,25 186 140 112 45 2,7 14 .1290
13,00 M14x1 186 140 112 45 2,7 14 .1300
13,10 MJ14x1 M14 186 140 112 45 2,8 14 .1310
13,20 M14x0,75 186 140 112 45 2,8 14 .1320
13,30 186 140 112 45 2,8 14 .1330
13,35 M14x1,5 186 140 112 45 2,8 14 .1335
13,45 M14x1,25 186 140 112 45 2,8 14 .1345
538 ➟ ø 2,80 mm - ø 9,45 mm Bestell-Beispiel · Ordering example: TA223344.0990
