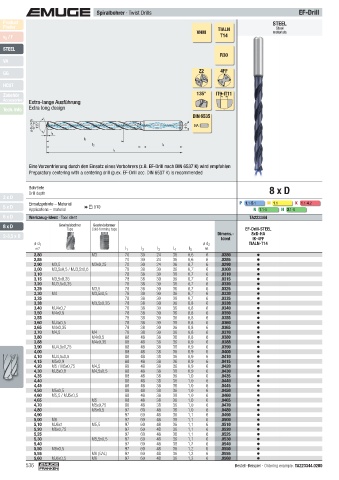

Page 536 - EMUGE

Spiralbohrer · Twist Drills EF-Drill
Product STEEL
Finder TIALN Steel
VHM materials
v c / f T14
STEEL
R30
VA
Z2 4FF
GG
HCUT
Zubehör 135° IT9-IT11
Accessories Extra-lange Ausführung
Tech. Info Extra long design
DIN 6535
ø d 1 (;D) 135° ø d 2 HA

l 5
l 3
l 2 l 4
l 1

Eine Vorzentrierung durch den Einsatz eines Vorbohrers (z.B. EF-Drill nach DIN 6537 K) wird empfohlen
Preparatory centering with a centering drill (p.ex. EF-Drill acc. DIN 6537 K) is recommended

Bohrtiefe 8 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 M 1.1 K 1.1- 4 .2
5 x D Applications – material  510 N 1.1-5 N 2.1-8
6 x D Werkzeug-Ident · Tool ident TA223344
8 x D Gewindebohrer Gewindeformer
Taps Cold-forming taps EF-Drill-STEEL
2-3,5 x D Dimens.- 8xD-HA
Ident IK-4FF
ø d 1 ø d 2 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
2,80 M3 70 30 24 36 0,6 6 .0280
2,85 70 30 24 36 0,6 6 .0285
2,90 M3,5 M3x0,25 70 30 24 36 0,7 6 .0290
3,00 M3,5x0,5 / MJ3,5x0,6 78 38 30 36 0,7 6 .0300
3,10 78 38 30 36 0,7 6 .0310
3,15 M3,5x0,35 78 38 30 36 0,7 6 .0315
3,20 MJ3,5x0,35 78 38 30 36 0,7 6 .0320
3,25 M3,5 78 38 30 36 0,7 6 .0325
3,30 M4 M3,5x0,5 78 38 30 36 0,7 6 .0330
3,35 78 38 30 36 0,7 6 .0335
3,38 M3,5x0,35 78 38 30 36 0,8 6 .0338
3,40 MJ4x0,7 78 38 30 36 0,8 6 .0340
3,50 M4x0,5 78 38 30 36 0,8 6 .0350
3,55 78 38 30 36 0,8 6 .0355
3,60 MJ4x0,5 78 38 30 36 0,8 6 .0360
3,65 M4x0,35 78 38 30 36 0,8 6 .0365
3,70 M4,5 M4 78 38 30 36 0,8 6 .0370
3,80 M4x0,5 88 48 38 36 0,8 6 .0380
3,88 M4x0,35 88 48 38 36 0,9 6 .0388
3,90 MJ4,5x0,75 88 48 38 36 0,9 6 .0390
4,00 88 48 38 36 0,9 6 .0400
4,10 MJ4,5x0,5 88 48 38 36 0,9 6 .0410
4,15 M5x0,9 88 48 38 36 0,9 6 .0415
4,20 M5 / M5x0,75 M4,5 88 48 38 36 0,9 6 .0420
4,30 MJ5x0,8 M4,5x0,5 88 48 38 36 0,9 6 .0430
4,35 88 48 38 36 1,0 6 .0435
4,40 88 48 38 36 1,0 6 .0440
4,45 88 48 38 36 1,0 6 .0445
4,50 M5x0,5 88 48 38 36 1,0 6 .0450
4,60 M5,5 / MJ5x0,5 88 48 38 36 1,0 6 .0460
4,65 M5 88 48 38 36 1,0 6 .0465
4,70 M5x0,75 88 48 38 36 1,0 6 .0470
4,80 M5x0,5 97 60 48 36 1,0 6 .0480
4,90 97 60 48 36 1,1 6 .0490
5,00 M6 97 60 48 36 1,1 6 .0500
5,10 MJ6x1 M5,5 97 60 48 36 1,1 6 .0510
5,20 M6x0,75 97 60 48 36 1,1 6 .0520
5,25 97 60 48 36 1,1 6 .0525
5,30 M5,5x0,5 97 60 48 36 1,1 6 .0530
5,40 97 60 48 36 1,2 6 .0540
5,50 M6x0,5 97 60 48 36 1,2 6 .0550
5,55 M6 (GAL) 97 60 48 36 1,2 6 .0555
5,60 MJ6x0,5 M6 97 60 48 36 1,2 6 .0560
536 Bestell-Beispiel · Ordering example: TA223344.0280
