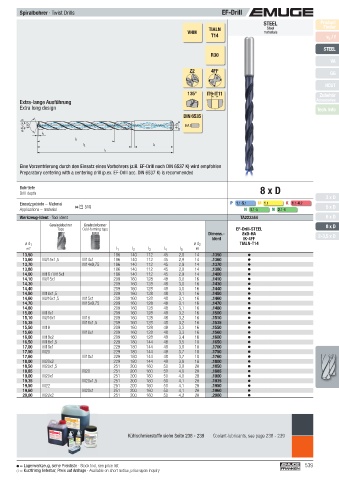

Page 539 - EMUGE

Spiralbohrer · Twist Drills EF-Drill
STEEL Product
TIALN Steel Finder
VHM materials
T14 v c / f
STEEL
R30
VA
Z2 4FF
GG
HCUT
135° IT9-IT11 Zubehör
Extra-lange Ausführung Accessories
Extra long design Tech. Info
DIN 6535
ø d 1 (;D) 135° ø d 2 HA

l 5
l 3
l 2 l 4
l 1

Eine Vorzentrierung durch den Einsatz eines Vorbohrers (z.B. EF-Drill nach DIN 6537 K) wird empfohlen
Preparatory centering with a centering drill (p.ex. EF-Drill acc. DIN 6537 K) is recommended

Bohrtiefe 8 x D
Drill depth
3 x D
Einsatzgebiete – Material P 1.1- 5.1 M 1.1 K 1.1- 4 .2
Applications – material  510 N 1.1-5 N 2.1-8 5 x D
Werkzeug-Ident · Tool ident TA223344 6 x D
Gewindebohrer Gewindeformer 8 x D
Taps Cold-forming taps EF-Drill-STEEL
Dimens.- 8xD-HA 2-3,5 x D
Ident IK-4FF
ø d 1 ø d 2 TIALN-T14
m7 l 1 l 2 l 3 l 4 l 5 h6
13,50 186 140 112 45 2,8 14 .1350
13,60 MJ15x1,5 M14x1 186 140 112 45 2,9 14 .1360
13,70 M14x0,75 186 140 112 45 2,9 14 .1370
13,80 186 140 112 45 2,9 14 .1380
14,00 M16 / M15x1 186 140 112 45 2,9 14 .1400
14,10 MJ15x1 209 160 128 48 3,0 16 .1410
14,30 209 160 128 48 3,0 16 .1430
14,40 209 160 128 48 3,0 16 .1440
14,50 M16x1,5 209 160 128 48 3,1 16 .1450
14,60 MJ16x1,5 M15x1 209 160 128 48 3,1 16 .1460
14,70 M15x0,75 209 160 128 48 3,1 16 .1470
14,80 209 160 128 48 3,1 16 .1480
15,00 M16x1 209 160 128 48 3,2 16 .1500
15,10 MJ16x1 M16 209 160 128 48 3,2 16 .1510
15,35 M16x1,5 209 160 128 48 3,2 16 .1535
15,50 M18 209 160 128 48 3,3 16 .1550
15,60 M16x1 209 160 128 48 3,3 16 .1560
16,00 M18x2 209 160 128 48 3,4 16 .1600
16,50 M18x1,5 229 180 144 48 3,5 18 .1650
17,00 M18x1 229 180 144 48 3,6 18 .1700
17,50 M20 229 180 144 48 3,7 18 .1750
17,60 M18x1 229 180 144 48 3,7 18 .1760
18,00 M20x2 229 180 144 48 3,8 18 .1800
18,50 M20x1,5 251 200 160 50 3,9 20 .1850
18,85 M20 251 200 160 50 4,0 20 .1885
19,00 M20x1 251 200 160 50 4,0 20 .1900
19,35 M20x1,5 251 200 160 50 4,1 20 .1935
19,50 M22 251 200 160 50 4,1 20 .1950
19,60 M20x1 251 200 160 50 4,1 20 .1960
20,00 M22x2 251 200 160 50 4,2 20 .2000

Kühlschmierstoffe siehe Seite 238 - 239 Coolant-lubricants, see page 238 - 239

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 539
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
