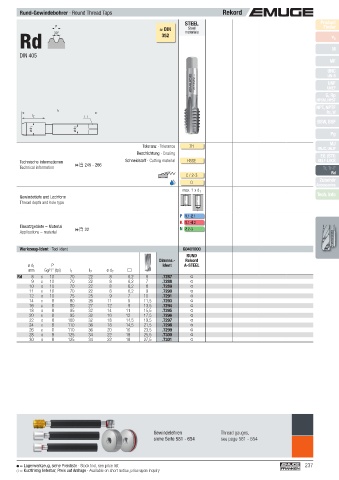

Page 237 - EMUGE

Rund-Gewindebohrer · Round Thread Taps Rekord
STEEL Product
P ≈ DIN materials Finder
Steel
Rd 30° 352 v c

DIN 405 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 7H MJ
UNJC, UNJF
Beschichtung · Coating
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
C / 2-3 Zubehör
O Accessories
max. 1 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 2.1
K 1.1- 4.2
Einsatzgebiete – Material N 2.2-3
Applications – material  22

Werkzeug-Ident · Tool ident G0401000
RUND
Dimens.- Rekord
ø d 1 P Ident A-STEEL
mm Gg/1" (tpi) l 1 l 2 ø d 2
Rd 8 x 10 70 22 8 6,2 6 .7287
9 x 10 70 22 8 6,2 7 .7288
10 x 10 70 22 8 6,2 8 .7289
11 x 10 70 22 8 6,2 9 .7290
12 x 10 75 25 9 7 10 .7291
14 x 8 80 26 11 9 11,5 .7293
16 x 8 80 27 12 9 13,5 .7294
18 x 8 95 32 14 11 15,5 .7295
20 x 8 95 32 16 12 17,5 .7296
22 x 8 100 32 18 14,5 19,5 .7297
24 x 8 110 36 18 14,5 21,5 .7298
26 x 8 110 36 20 16 23,5 .7299
28 x 8 125 34 22 18 25,5 .7300
30 x 8 125 34 22 18 27,5 .7301

Gewindelehren Thread gauges,
siehe Seite 581 - 654 see page 581 - 654

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 237
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
