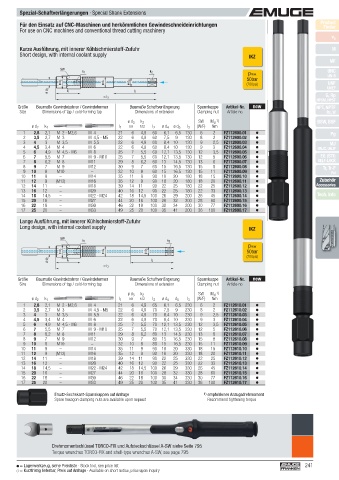

Spezial-Schaftverlängerungen · Special Shank Extensions

Für den Einsatz auf CNC-Maschinen und herkömmlichen Gewindeschneideinrichtungen Product
Finder
For use on CNC machines and conventional thread cutting machinery
v c
Kurze Ausführung, mit innerer Kühlschmierstoff-Zufuhr M
Short design, with internal coolant supply IKZ
MF
SW
k 1 k 2 UNC
pmax UN-8
50bar
ø d 5 ø d 4 ø d 3 (700psi) UNF
ø d 2 l 1 l 2 UNEF
≈ l 3 G, Rp
NPSM, NPSF
Größe Baumaße Gewindebohrer / Gewindeformer Baumaße Schaftverlängerung Spannkappe Artikel-Nr. new NPT, NPTF
Size Dimensions of tap / cold-forming tap Dimensions of extension Clamping nut Article no. Rc, W
ø d 3 k 2 SW M d 1) BSW, BSF
ø d 2 k 1 l 1 h9 h12 l 2 ø d 4 ø d 5 l 3 (W/F) Nm
1 2,8 2,1 M 2 - M2,6 M 4 21 6 4,9 60 6,1 6,5 130 6 2 FZ112600.01 Pg
2 3,5 2,7 M 3 M 4,5 - M5 22 6 4,9 60 7,5 9 130 8 2 FZ112600.02
3 4 3 M 3,5 M 5,5 22 6 4,9 60 8,4 10 130 9 2,5 FZ112600.03 MJ
4 4,5 3,4 M 4 M 6 22 6 4,9 60 8,4 10 130 9 3 FZ112600.04 UNJC, UNJF
5 6 4,9 M 4,5 - M6 M 8 25 7 5,5 60 12,1 13,5 130 12 3,5 FZ112600.05
6 7 5,5 M 7 M 9 - M10 25 7 5,5 60 12,1 13,5 130 12 5 FZ112600.06 EG (STI)
7 8 6,2 M 8 M11 29 8 6,2 60 13 14,5 130 13 6 FZ112600.07 SELF-LOCK
8 9 7 M 9 M12 30 9 7 60 15 16,5 130 15 8 FZ112600.08 Tr, Tr-F
9 10 8 M10 – 32 10 8 60 15 16,5 130 15 11 FZ112600.09 Rd
10 11 9 – M14 35 11 9 90 18 20 180 18 15 FZ112600.10
11 12 9 (M12) M16 35 12 9 90 18 20 180 18 20 FZ112600.11 Zubehör
12 14 11 – M18 39 14 11 90 22 25 180 22 25 FZ112600.12 Accessories
13 16 12 – M20 40 16 12 90 22 25 180 22 33 FZ112600.13
14 18 14,5 – M22 - M24 42 18 14,5 100 26 29 200 26 45 FZ112600.14 Tech. Info
15 20 16 – M27 44 20 16 100 28 32 200 28 60 FZ112600.15
16 22 18 – M30 46 22 18 100 30 34 200 30 77 FZ112600.16
17 25 20 – M33 49 25 20 100 35 41 200 36 100 FZ112600.17
Lange Ausführung, mit innerer Kühlschmierstoff-Zufuhr
Long design, with internal coolant supply IKZ

SW
k 1 k 2
pmax
ø d 5 ø d 4 ø d 3 50bar
(700psi)
ø d 2 l 1 l 2
≈ l 3

Größe Baumaße Gewindebohrer / Gewindeformer Baumaße Schaftverlängerung Spannkappe Artikel-Nr. new
Size Dimensions of tap / cold-forming tap Dimensions of extension Clamping nut Article no.
ø d 3 k 2 SW M d 1)
ø d 2 k 1 l 1 h9 h12 l 2 ø d 4 d 5 l 3 (W/F) Nm
1 2,8 2,1 M 2 - M2,6 M 4 21 6 4,9 65 6,1 6,5 230 6 2 FZ112610.01
2 3,5 2,7 M 3 M 4,5 - M5 22 6 4,9 70 7,5 9 230 8 2 FZ112610.02
3 4 3 M 3,5 M 5,5 22 6 4,9 70 8,4 10 230 9 2,5 FZ112610.03
4 4,5 3,4 M 4 M 6 22 6 4,9 70 8,4 10 230 9 3 FZ112610.04
5 6 4,9 M 4,5 - M6 M 8 25 7 5,5 70 12,1 13,5 230 12 3,5 FZ112610.05
6 7 5,5 M 7 M 9 - M10 25 7 5,5 70 12,1 13,5 230 12 5 FZ112610.06
7 8 6,2 M 8 M11 29 8 6,2 80 13 14,5 230 13 6 FZ112610.07
8 9 7 M 9 M12 30 9 7 80 15 16,5 230 15 8 FZ112610.08
9 10 8 M10 – 32 10 8 80 15 16,5 230 15 11 FZ112610.09
10 11 9 – M14 35 11 9 90 18 20 330 18 15 FZ112610.10
11 12 9 (M12) M16 35 12 9 90 18 20 330 18 20 FZ112610.11
12 14 11 – M18 39 14 11 90 22 25 330 22 25 FZ112610.12
13 16 12 – M20 40 16 12 90 22 25 330 22 33 FZ112610.13
14 18 14,5 – M22 - M24 42 18 14,5 100 26 29 330 26 45 FZ112610.14
15 20 16 – M27 44 20 16 100 28 32 330 28 60 FZ112610.15
16 22 18 – M30 46 22 18 100 30 34 330 30 77 FZ112610.16
17 25 20 – M33 49 25 20 100 35 41 330 36 100 FZ112610.17

Ersatz-Sechskant-Spannkappen auf Anfrage 1) empfohlenes Anzugsdrehmoment
Spare hexagon clamping nuts are available upon request Recommend tightening torque

Drehmomentschlüssel TORCO-FIX und Aufsteckschlüssel A-SW siehe Seite 795
Torque wrenches TORCO-FIX and shell-type wrenches A-SW, see page 795

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 241
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
