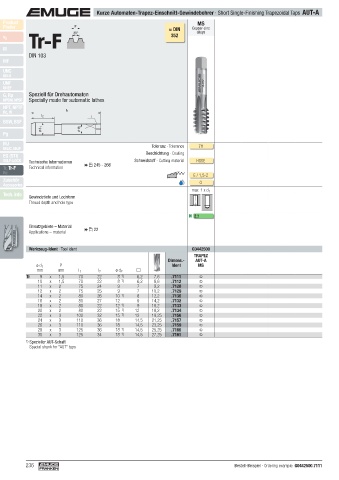

Page 236 - EMUGE

Kurze Automaten-Trapez-Einschnitt-Gewindebohrer · Short Single-Finishing Trapezoidal Taps AUT-A
Product MS
Finder P ≈ DIN Copper-zinc
Tr-F
alloys
v c 30° 352
M
DIN 103
MF
UNC
UN-8
UNF
UNEF
G, Rp Speziell für Drehautomaten
NPSM, NPSF Specially made for automatic lathes
NPT, NPTF
Rc, W l 1
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 7H
Beschichtung · Coating
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE
Tr, Tr-F Technical information  245 - 266
Rd
E / 1,5-2
Zubehör O
Accessories
max. 1 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
N 2.3
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident G0442500
TRAPEZ
Dimens.- AUT-A
ø d 1 P Ident MS
mm mm l 1 l 2 ø d 2
Tr 9 x 1,5 70 22 8 1) 6,2 7,6 .7111
10 x 1,5 70 22 8 1) 6,2 8,6 .7112
11 x 2 75 24 9 7 9,2 .7128
12 x 2 75 25 9 7 10,2 .7129
14 x 2 80 26 10 1) 8 12,2 .7130
16 x 2 80 27 12 9 14,2 .7132
18 x 2 80 22 12 1) 9 16,2 .7133
20 x 2 80 22 15 1) 12 18,2 .7134
22 x 3 100 32 15 1) 12 19,25 .7156
24 x 3 110 36 18 14,5 21,25 .7157
26 x 3 110 36 18 14,5 23,25 .7159
28 x 3 125 36 18 1) 14,5 25,25 .7160
30 x 3 125 34 18 1) 14,5 27,25 .7161
1) Spezieller AUT-Schaft
Special shank for “AUT” taps

236 Bestell-Beispiel · Ordering example: G0442500.7111
