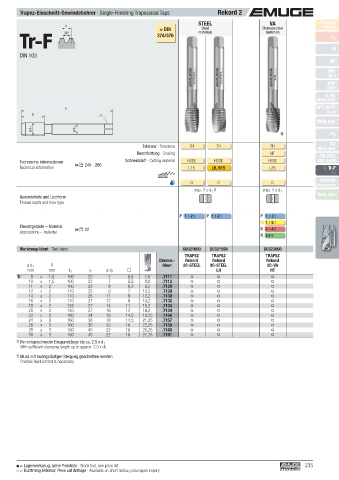

Page 235 - EMUGE

Trapez-Einschnitt-Gewindebohrer · Single-Finishing Trapezoidal Taps Rekord 2
STEEL VA Product
P ≈ DIN materials Stainless steel Finder
Steel
Tr-F 30° 374/376 v c
materials

DIN 103 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
3) Pg
Toleranz · Tolerance 7H 7H 7H MJ
UNJC, UNJF
Beschichtung · Coating NT
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE SELF-LOCK
Technical information L15 LH, R15 L25 Tr, Tr-F
Rd
Zubehör
O O O Accessories
2)
max. 2 x d 1 max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 2.1 P 1.1- 2.1 P 1.1- 3.1
M 1.1- 2.1
Einsatzgebiete – Material K 2.1- 4.2
Applications – material  22
N 2.4-6

Werkzeug-Ident · Tool ident G0321000 G0321050 G0323000
TRAPEZ TRAPEZ TRAPEZ
Dimens.- Rekord Rekord Rekord
ø d 1 P Ident 2C-STEEL 2C-STEEL 2C-VA
mm mm l 1 l 2 ø d 2 LH NT
Tr 9 x 1,5 100 22 7 5,5 7,6 .7111
10 x 1,5 100 22 7 5,5 8,6 .7112
11 x 2 100 22 8 6,2 9,2 .7128
12 x 2 110 25 9 7 10,2 .7129
14 x 2 110 26 11 9 12,2 .7130
16 x 2 110 27 12 9 14,2 .7132
18 x 2 125 27 14 11 16,2 .7133
20 x 2 140 27 16 12 18,2 .7134
22 x 3 160 34 18 14,5 19,25 .7156
24 x 3 160 36 18 14,5 21,25 .7157
26 x 3 160 36 20 16 23,25 .7159
28 x 3 180 40 22 18 25,25 .7160
30 x 3 180 40 22 18 27,25 .7161
2) Bei entsprechender Einspannlänge bis ca. 2,5 x d 1
With suffi cient clamping length up to approx. 2.5 x d 1
3) Muss mit zwangsläufi ger Steigung geschnitten werden
Positive feed control is necessary

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 235
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
