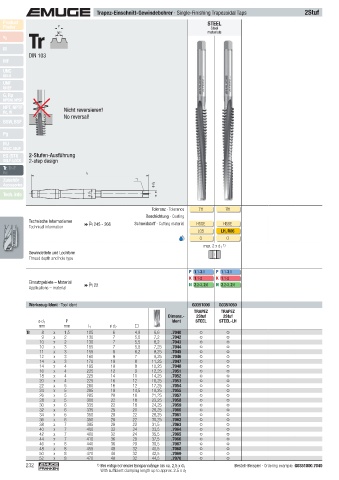

Trapez-Einschnitt-Gewindebohrer · Single-Finishing Trapezoidal Taps 2Stuf
Product STEEL
Finder P materials
Steel
Tr
v c 30°
M
DIN 103
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF Nicht reversieren!
Rc, W
No reversal!
BSW, BSF

Pg
MJ
UNJC, UNJF
EG (STI) 2-Stufen-Ausführung
SELF-LOCK 2-step design
Tr, Tr-F
Rd l 1
Zubehör
Accessories ø d 2
Tech. Info ø d 1

Toleranz · Tolerance 7H 7H
Beschichtung · Coating
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE
Technical information
L05 LH, R05
O O
max. 2 x d 1 1)
Gewindetiefe und Lochform
Thread depth and hole type

P 1.1- 3.1 P 1.1- 3.1
K 1.1-2 K 1.1-2
Einsatzgebiete – Material  22 N 2.2-3, 2.6 N 2.2-3, 2.6
Applications – material

Werkzeug-Ident · Tool ident G0351000 G0351050
TRAPEZ TRAPEZ
Dimens.- 2Stuf 2Stuf
ø d 1 P Ident STEEL STEEL-LH
mm mm l 1 ø d 2
Tr 8 x 1,5 105 6 4,9 6,6 .7040
9 x 2 130 7 5,5 7,2 .7042
10 x 2 130 7 5,5 8,2 .7043
10 x 3 155 7 5,5 7,25 .7044
11 x 3 155 8 6,2 8,25 .7045
12 x 3 160 9 7 9,25 .7046
14 x 3 170 10 8 11,25 .7047
14 x 4 195 10 8 10,25 .7048
16 x 4 225 12 9 12,25 .7051
18 x 4 225 14 11 14,25 .7052
20 x 4 225 16 12 16,25 .7053
22 x 5 260 16 12 17,25 .7054
24 x 5 285 18 14,5 19,25 .7055
26 x 5 285 20 16 21,25 .7057
28 x 5 300 22 18 23,25 .7058
30 x 6 335 22 18 24,25 .7059
32 x 6 335 25 20 26,25 .7060
34 x 6 350 28 22 28,25 .7061
36 x 6 350 28 22 30,25 .7062
38 x 7 385 28 22 31,5 .7063
40 x 7 400 32 24 33,5 .7064
42 x 7 400 32 24 35,5 .7065
44 x 7 410 36 29 37,5 .7066
46 x 8 440 36 29 38,5 .7067
48 x 8 455 40 32 40,5 .7068
50 x 8 470 40 32 42,5 .7069
52 x 8 470 40 32 44,5 .7070
232 1) Bei entsprechender Einspannlänge bis ca. 2,5 x d 1 Bestell-Beispiel · Ordering example: G0351000.7040
With suffi cient clamping length up to approx. 2.5 x d 1
