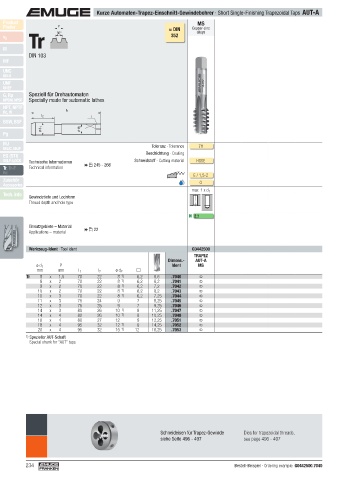

Kurze Automaten-Trapez-Einschnitt-Gewindebohrer · Short Single-Finishing Trapezoidal Taps AUT-A
Product MS
Finder P ≈ DIN Copper-zinc
Tr
alloys
v c 30° 352
M
DIN 103
MF
UNC
UN-8
UNF
UNEF
G, Rp Speziell für Drehautomaten
NPSM, NPSF Specially made for automatic lathes
NPT, NPTF
Rc, W l 1
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 7H
Beschichtung · Coating
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE
Tr, Tr-F Technical information  245 - 266
Rd
E / 1,5-2
Zubehör O
Accessories
max. 1 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
N 2.3
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident G0442500
TRAPEZ
Dimens.- AUT-A
ø d 1 P Ident MS
mm mm l 1 l 2 ø d 2
Tr 8 x 1,5 70 22 8 1) 6,2 6,6 .7040
8 x 2 70 22 8 1) 6,2 6,2 .7041
9 x 2 70 22 8 1) 6,2 7,2 .7042
10 x 2 70 22 8 1) 6,2 8,2 .7043
10 x 3 70 22 8 1) 6,2 7,25 .7044
11 x 3 75 24 9 7 8,25 .7045
12 x 3 75 25 9 7 9,25 .7046
14 x 3 80 26 10 1) 8 11,25 .7047
14 x 4 80 26 10 1) 8 10,25 .7048
16 x 4 80 27 12 9 12,25 .7051
18 x 4 95 32 12 1) 9 14,25 .7052
20 x 4 95 32 15 1) 12 16,25 .7053
1) Spezieller AUT-Schaft
Special shank for “AUT” taps

Schneideisen für Trapez-Gewinde Dies for trapezoidal threads,
siehe Seite 496 - 497 see page 496 - 497

234 Bestell-Beispiel · Ordering example: G0442500.7040
