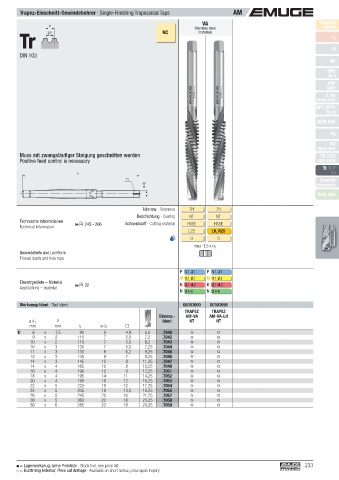

Page 233 - EMUGE

Trapez-Einschnitt-Gewindebohrer · Single-Finishing Trapezoidal Taps AM
VA Product
P NC Stainless steel Finder
Tr 30° v c
materials

DIN 103 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF

Pg
MJ
UNJC, UNJF
Muss mit zwangsläufi ger Steigung geschnitten werden EG (STI)
Positive feed control is necessary SELF-LOCK
Tr, Tr-F
l 1 Rd
Zubehör
ø d 2 Accessories
ø d 1 Tech. Info

Toleranz · Tolerance 7H 7H
Beschichtung · Coating NT NT
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE
Technical information
L25 LH, R25
O O
max. 1,5 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

P 1.1- 3.1 P 1.1- 3.1
M 1.1- 2.1 M 1.1- 2.1
Einsatzgebiete – Material  22 K 2.1- 4.2 K 2.1- 4.2
Applications – material
N 2.4-6 N 2.4-6

Werkzeug-Ident · Tool ident G0303000 G0303050
TRAPEZ TRAPEZ
Dimens.- AM-VA AM-VA-LH
ø d 1 P Ident NT NT
mm mm l 1 ø d 2
Tr 8 x 1,5 90 6 4,9 6,6 .7040
9 x 2 110 7 5,5 7,2 .7042
10 x 2 110 7 5,5 8,2 .7043
10 x 3 130 7 5,5 7,25 .7044
11 x 3 130 8 6,2 8,25 .7045
12 x 3 140 9 7 9,25 .7046
14 x 3 145 10 8 11,25 .7047
14 x 4 165 10 8 10,25 .7048
16 x 4 190 12 9 12,25 .7051
18 x 4 195 14 11 14,25 .7052
20 x 4 195 16 12 16,25 .7053
22 x 5 220 16 12 17,25 .7054
24 x 5 245 18 14,5 19,25 .7055
26 x 5 245 20 16 21,25 .7057
28 x 5 260 22 18 23,25 .7058
30 x 6 285 22 18 24,25 .7059
