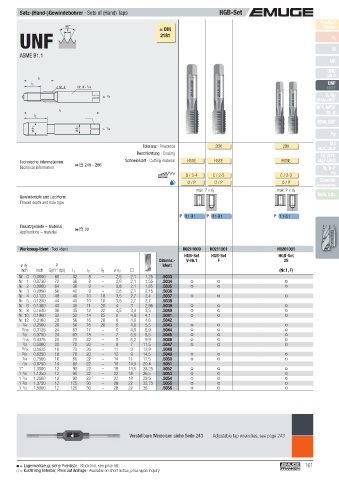

Satz-(Hand-)Gewindebohrer · Sets of (Hand) Taps HGB-Set
Product
60° ≈ DIN Finder
UNF 2181 v c
P

ASME B1.1 M
MF
UNC
UN-8
l 3
l 2 UNF
< Nr. 4 Nr. 4 - 1 /4 UNEF
G, Rp
≤ 1 /4
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 > 1 /4
Pg
Toleranz · Tolerance 2BX 2BX MJ
UNJC, UNJF
Beschichtung · Coating
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
D / 3-4 C / 2-3 C / 2-3 Zubehör
O / P O / P O / P Accessories
max. 2 x d 1 max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident H0211009 H0211001 H0201001
HGB-Set HGB-Set HGB-Set
Dimens.- V-Nr.1 F 2S
ø d 1 P Ident
inch inch Gg/1" (tpi) l 1 l 2 l 3 ø d 2 (Nr.1, F)
Nr. 0 0.0600 80 32 8 – 2,5 2,1 1,25 .5033
Nr. 1 0.0730 72 36 8 – 2,8 2,1 1,55 .5034
Nr. 2 0.0860 64 36 9 – 2,8 2,1 1,85 .5035
Nr. 3 0.0990 56 40 9 – 2,8 2,1 2,15 .5036
Nr. 4 0.1120 48 40 10 18 3,5 2,7 2,4 .5037
Nr. 5 0.1250 44 40 10 18 3,5 2,7 2,7 .5038
Nr. 6 0.1380 40 45 11 20 4 3 2,95 .5039
Nr. 8 0.1640 36 45 12 22 4,5 3,4 3,5 .5040
Nr. 10 0.1900 32 50 14 25 6 4,9 4,1 .5041
Nr. 12 0.2160 28 56 16 28 6 4,9 4,6 .5042
1 /4 0.2500 28 56 16 28 6 4,9 5,5 .5043
5 /16 0.3125 24 63 17 – 6 4,9 6,9 .5044
3 /8 0.3750 24 63 18 – 7 5,5 8,5 .5045
7 /16 0.4375 20 70 22 – 8 6,2 9,9 .5046
1 /2 0.5000 20 70 20 – 9 7 11,5 .5047
9 /16 0.5625 18 70 20 – 11 9 12,9 .5048
5 /8 0.6250 18 70 20 – 12 9 14,5 .5049
3 /4 0.7500 16 80 22 – 14 11 17,5 .5050
7 /8 0.8750 14 80 22 – 18 14,5 20,4 .5051
1" 1.0000 12 90 22 – 18 14,5 23,25 .5052
1 1 /8 1.1250 12 90 22 – 22 18 26,5 .5053
1 1 /4 1.2500 12 90 22 – 22 18 29,5 .5054
1 3 /8 1.3750 12 125 30 – 28 22 32,75 .5055
1 1 /2 1.5000 12 125 30 – 28 22 36 .5056

Verstellbare Windeisen siehe Seite 243 Adjustable tap wrenches, see page 243

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 161
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
