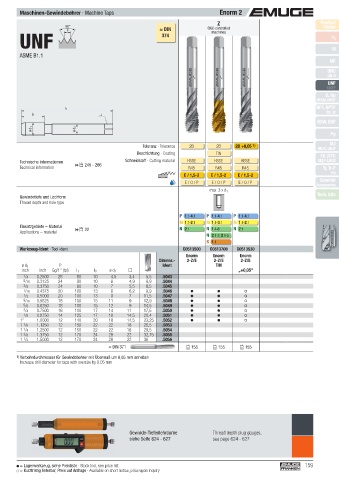

Page 159 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Enorm 2
Z Product
60° ≈ DIN CNC-controlled Finder
P
UNF 374 v c
machines

ASME B1.1 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 2B 2B 2B +0,05 1) MJ
UNJC, UNJF
Beschichtung · Coating TIN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE SELF-LOCK
Technical information R45 R45 R45 Tr, Tr-F
Rd
E / 1,5-2 E / 1,5-2 E / 1,5-2 Zubehör
E / O / P E / O / P E / O / P Accessories
max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1
Einsatzgebiete – Material N 2.1 N 1.4-6 N 2.1
Applications – material  22
N 2.1-2, 2.4-5
S 1.1
Werkzeug-Ident · Tool ident C0513500 C0513700 C0513530
Enorm Enorm Enorm
Dimens.- 2-Z/E 2-Z/E 2-Z/E
ø d 1 P Ident TIN
inch inch Gg/1" (tpi) l 1 l 2 ø d 2 „+0,05”
1 /4 0.2500 28 80 10 4,5 3,4 5,5 .5043
5 /16 0.3125 24 90 10 6 4,9 6,9 .5044
3 /8 0.3750 24 90 10 7 5,5 8,5 .5045
7 /16 0.4375 20 100 13 8 6,2 9,9 .5046
1 /2 0.5000 20 100 13 9 7 11,5 .5047
9 /16 0.5625 18 100 15 11 9 12,9 .5048
5 /8 0.6250 18 100 15 12 9 14,5 .5049
3 /4 0.7500 16 110 17 14 11 17,5 .5050
7 /8 0.8750 14 125 17 18 14,5 20,4 .5051
1" 1.0000 12 140 20 18 14,5 23,25 .5052
1 1 /8 1.1250 12 150 22 22 18 26,5 .5053
1 1 /4 1.2500 12 150 22 22 18 29,5 .5054
1 3 /8 1.3750 12 170 24 28 22 32,75 .5055
1 1 /2 1.5000 12 170 24 28 22 36 .5056
≈ DIN 371  155  155  155

1) Vorbohrdurchmesser für Gewindebohrer mit Übermaß um 0,05 mm anheben
Increase drill diameter for taps with oversize by 0.05 mm

Gewinde-Tiefenlehrdorne Thread depth plug gauges,
siehe Seite 624 - 627 see page 624 - 627

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 159
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
