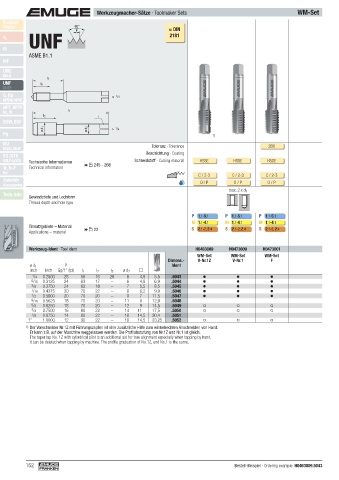

Werkzeugmacher-Sätze · Toolmaker Sets WM-Set
Product
Finder 60° ≈ DIN
UNF
P
v c 2181
M
ASME B1.1
MF
UNC
UN-8
l 3
UNF l 2
UNEF
G, Rp ≤ 1 /4
NPSM, NPSF
NPT, NPTF
Rc, W l 1
l 2
BSW, BSF
ø d 1 ø d 2 > 1 /4
Pg 1) 2)
MJ Toleranz · Tolerance
UNJC, UNJF 2BX 2BX 2BX
Beschichtung · Coating
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266
Rd
C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Zubehör O / P O / P O / P O / P O / P
Accessories
max. 2 x d 1 max. 2 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1
M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1
Einsatzgebiete – Material S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4
Applications – material  22

Werkzeug-Ident · Tool ident H0463009 H0473009 H0473001 H0453001 H0483001
WM-Set WM-Set WM-Set WM-Set WM-Set
Dimens.- V-Nr.1Z V-Nr.1 F 3S 2S
ø d 1 P Ident
inch inch Gg/1" (tpi) l 1 l 2 l 3 ø d 2 (Nr.1Z, Nr.1, F) (Nr.1, F)
1 /4 0.2500 28 56 16 28 6 4,9 5,5 .5043 1 /4 - 28
5 /16 0.3125 24 63 17 – 6 4,9 6,9 .5044 5 /16 - 24
3 /8 0.3750 24 63 18 – 7 5,5 8,5 .5045 3 /8 - 24
7 /16 0.4375 20 70 22 – 8 6,2 9,9 .5046 7 /16 - 20
1 /2 0.5000 20 70 20 – 9 7 11,5 .5047 1 /2 - 20
9 /16 0.5625 18 70 20 – 11 9 12,9 .5048 9 /16 - 18
5 /8 0.6250 18 70 20 – 12 9 14,5 .5049 5 /8 - 18
3 /4 0.7500 16 80 22 – 14 11 17,5 .5050 3 /4 - 16
7 /8 0.8750 14 80 22 – 18 14,5 20,4 .5051 7 /8 - 14
1" 1.0000 12 90 22 – 18 14,5 23,25 .5052 1" - 12
1) Der Vorschneider Nr.1Z mit Führungszapfen ist eine zusätzliche Hilfe zum winkelrechten Anschneiden von Hand.
Er kann z.B. auf der Maschine weggelassen werden. Die Profi labstufung von Nr.1Z und Nr.1 ist gleich.
The taper tap No. 1Z with cylindrical pilot is an additional aid for true alignment especially when tapping by hand.
It can be deleted when tapping by machine. The profi le graduation of No.1Z, and No.1 is the same.

162 Bestell-Beispiel · Ordering example: H0463009.5043
