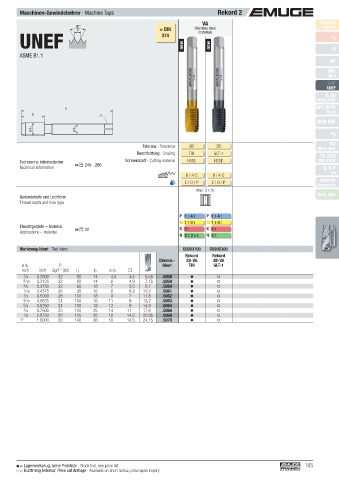

Page 165 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2
VA Product
60° ≈ DIN Stainless steel Finder
P
UNEF 374 new new v c
materials

ASME B1.1 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 2B 2B MJ
UNJC, UNJF
Beschichtung · Coating TIN GLT-1
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
B / 4-5 B / 4-5 Zubehör
E / O / P E / O / P Accessories
max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 4.1 P 1.1- 4.1
M 1.1- 3.1 M 1.1- 3.1
Einsatzgebiete – Material K 2.1 K 2.1
Applications – material  22
N 2.2, 2.5-6 N 2.2

Werkzeug-Ident · Tool ident C0203100 C020C300
Rekord Rekord
Dimens.- 2B-VA 2B-VA
ø d 1 P Ident TIN GLT-1
inch inch Gg/1" (tpi) l 1 l 2 ø d 2
1 /4 0.2500 32 80 14 4,5 3,4 5,55 .5058
5 /16 0.3125 32 80 14 6 4,9 7,15 .5059
3 /8 0.3750 32 90 18 7 5,5 8,7 .5060
7 /16 0.4375 28 90 18 8 6,2 10,2 .5061
1 /2 0.5000 28 100 18 9 7 11,8 .5062
9 /16 0.5625 24 100 18 11 9 13,2 .5063
5 /8 0.6250 24 100 18 12 9 14,8 .5064
3 /4 0.7500 20 110 25 14 11 17,8 .5066
7 /8 0.8750 20 125 25 18 14,5 20,95 .5068
1" 1.0000 20 140 28 18 14,5 24,15 .5070

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 165
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
