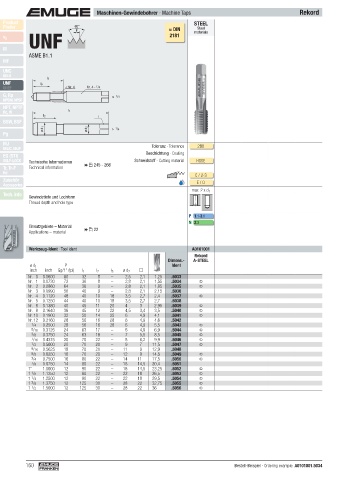

Page 160 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord
Product STEEL
Finder 60° ≈ DIN materials
Steel
P
UNF
v c 2181
M
ASME B1.1
MF
UNC
UN-8
l 3
UNF l 2
UNEF < Nr. 4 Nr. 4 - 1 /4
G, Rp ≤ 1 /4
NPSM, NPSF
NPT, NPTF
Rc, W l 1
l 2
BSW, BSF
ø d 1 ø d 2 > 1 /4
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 2BX
Beschichtung · Coating
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE
Tr, Tr-F Technical information  245 - 266
Rd
C / 2-3
Zubehör E / O
Accessories
max. 2 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1
N 2.3
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident A0101001
Rekord
Dimens.- A-STEEL
ø d 1 P Ident
inch inch Gg/1" (tpi) l 1 l 2 l 3 ø d 2
Nr. 0 0.0600 80 32 8 – 2,5 2,1 1,25 .5033
Nr. 1 0.0730 72 36 8 – 2,8 2,1 1,55 .5034
Nr. 2 0.0860 64 36 9 – 2,8 2,1 1,85 .5035
Nr. 3 0.0990 56 40 9 – 2,8 2,1 2,15 .5036
Nr. 4 0.1120 48 40 10 18 3,5 2,7 2,4 .5037
Nr. 5 0.1250 44 40 10 18 3,5 2,7 2,7 .5038
Nr. 6 0.1380 40 45 11 20 4 3 2,95 .5039
Nr. 8 0.1640 36 45 12 22 4,5 3,4 3,5 .5040
Nr. 10 0.1900 32 50 14 25 6 4,9 4,1 .5041
Nr. 12 0.2160 28 56 16 28 6 4,9 4,6 .5042
1 /4 0.2500 28 56 16 28 6 4,9 5,5 .5043
5 /16 0.3125 24 63 17 – 6 4,9 6,9 .5044
3 /8 0.3750 24 63 18 – 7 5,5 8,5 .5045
7 /16 0.4375 20 70 22 – 8 6,2 9,9 .5046
1 /2 0.5000 20 70 20 – 9 7 11,5 .5047
9 /16 0.5625 18 70 20 – 11 9 12,9 .5048
5 /8 0.6250 18 70 20 – 12 9 14,5 .5049
3 /4 0.7500 16 80 22 – 14 11 17,5 .5050
7 /8 0.8750 14 80 22 – 18 14,5 20,4 .5051
1" 1.0000 12 90 22 – 18 14,5 23,25 .5052
1 1 /8 1.1250 12 90 22 – 22 18 26,5 .5053
1 1 /4 1.2500 12 90 22 – 22 18 29,5 .5054
1 3 /8 1.3750 12 125 30 – 28 22 32,75 .5055
1 1 /2 1.5000 12 125 30 – 28 22 36 .5056

160 Bestell-Beispiel · Ordering example: A0101001.5034
