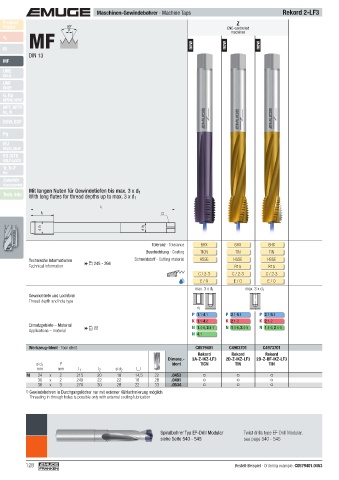

Page 128 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2-LF3
Product
Product Z
Finder
Finder 60° CNC-controlled
MF
P
machines
v c v c
M M new new new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF

Pg
MJ
UNJC, UNJF
EG (STI)
SELF-LOCK
Tr, Tr-F
Rd
Zubehör
Accessories
Mit langen Nuten für Gewindetiefen bis max. 3 x d 1
Tech. Info With long fl utes for thread depths up to max. 3 x d 1
l 1
l 2

ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX 6HX
Beschichtung · Coating TICN TIN TIN
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE
Technical information R15 R15
C / 2-3 C / 2-3 C / 2-3
E / O E / O E / O
max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 4.1 P 2.1- 5.1 P 2.1- 5.1
K 1.1- 4.2 K 2.1-2 K 2.1-2
Einsatzgebiete – Material  22 N 1.4-6, 2.4-7 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5
Applications – material
N 4.1

Werkzeug-Ident · Tool ident C0579401 C4963701 C4973701
Rekord Rekord Rekord
Dimens.- 2A-Z-IKZ-LF3 2D-Z-IKZ-LF3 2D-Z-BF-IKZ-LF3
ø d 1 P Ident TICN TIN TIN
mm mm l 1 l 2 ø d 2
M 24 x 2 215 20 18 14,5 22 .0453
30 x 2 240 22 22 18 28 .0491
36 x 3 270 30 28 22 33 .0534
1) Gewindebohren in Durchgangslöcher nur mit externer Kühlschmierung möglich
Threading in through holes is possible only with external cooling/lubrication

Spiralbohrer Typ EF-Drill Modular Twist drills type EF-Drill Modular,
siehe Seite 540 - 545 see page 540 - 545

128 Bestell-Beispiel · Ordering example: C0579401.0453
