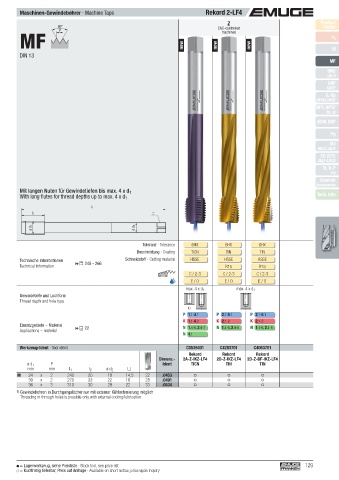

Page 129 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2-LF4
Z Product
60° CNC-controlled Finder
MF new new new v c
P
machines

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF

Pg
MJ
UNJC, UNJF
EG (STI)
SELF-LOCK
Tr, Tr-F
Rd
Zubehör
Accessories
Mit langen Nuten für Gewindetiefen bis max. 4 x d 1
With long fl utes for thread depths up to max. 4 x d 1 Tech. Info
l 1
l 2

ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX 6HX
Beschichtung · Coating TICN TIN TIN
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE
Technical information R15 R15
C / 2-3 C / 2-3 C / 2-3
E / O E / O E / O
max. 4 x d 1 max. 4 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 4.1 P 2.1- 5.1 P 2.1- 5.1
K 1.1- 4.2 K 2.1-2 K 2.1-2
Einsatzgebiete – Material  22 N 1.4-6, 2.4-7 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5
Applications – material
N 4.1

Werkzeug-Ident · Tool ident C0539401 C4283701 C4063701
Rekord Rekord Rekord
Dimens.- 2A-Z-IKZ-LF4 2D-Z-IKZ-LF4 2D-Z-BF-IKZ-LF4
ø d 1 P Ident TICN TIN TIN
mm mm l 1 l 2 ø d 2
M 24 x 2 240 20 18 14,5 22 .0453
30 x 2 270 22 22 18 28 .0491
36 x 3 310 30 28 22 33 .0534
1) Gewindebohren in Durchgangslöcher nur mit externer Kühlschmierung möglich
Threading in through holes is possible only with external cooling/lubrication

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 129
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
