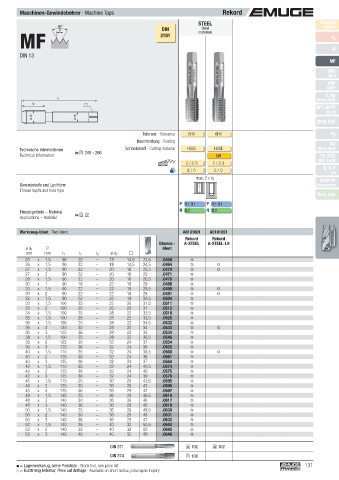

Page 131 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord
STEEL Product
60° DIN materials Finder
Steel
P
MF 2181 v c

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
l 1
NPSM, NPSF
l 2
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
Toleranz · Tolerance 6HX 6HX Pg
Beschichtung · Coating
MJ
Technische Informationen Schneidstoff · Cutting material HSSE HSSE UNJC, UNJF
Technical information  245 - 266 LH EG (STI)

C / 2-3 C / 2-3 SELF-LOCK

Tr, Tr-F
E / O E / O Rd
max. 2 x d 1 Zubehör
Gewindetiefe und Lochform Accessories
Thread depth and hole type
Tech. Info
P 1.1- 3.1 P 1.1- 3.1
Einsatzgebiete – Material  22 N 2.3 N 2.3
Applications – material

Werkzeug-Ident · Tool ident A0101001 A0101051
Rekord Rekord
Dimens.- A-STEEL A-STEEL-LH
ø d 1 P Ident
mm mm l 1 l 2 l 3 ø d 2
25 x 1,5 90 22 – 18 14,5 23,5 .0458
26 x 1,5 90 22 – 18 14,5 24,5 .0464
27 x 1,5 90 22 – 20 16 25,5 .0470
27 x 2 90 22 – 20 16 25 .0471
28 x 1,5 90 22 – 20 16 26,5 .0476
30 x 1 90 18 – 22 18 29 .0488
30 x 1,5 90 22 – 22 18 28,5 .0490
30 x 2 90 22 – 22 18 28 .0491
32 x 1,5 90 22 – 22 18 30,5 .0504
33 x 1,5 100 25 – 25 20 31,5 .0511
33 x 2 100 25 – 25 20 31 .0512
34 x 1,5 100 25 – 28 22 32,5 .0518
35 x 1,5 100 25 – 28 22 33,5 .0525
36 x 1,5 100 25 – 28 22 34,5 .0532
36 x 2 125 30 – 28 22 34 .0533
36 x 3 125 36 – 28 22 33 .0534
38 x 1,5 100 25 – 28 22 36,5 .0546
39 x 2 125 30 – 32 24 37 .0554
39 x 3 125 36 – 32 24 36 .0555
40 x 1,5 110 25 – 32 24 38,5 .0560
40 x 2 125 30 – 32 24 38 .0561
40 x 3 125 36 – 32 24 37 .0562
42 x 1,5 110 25 – 32 24 40,5 .0574
42 x 2 125 30 – 32 24 40 .0575
42 x 3 125 36 – 32 24 39 .0576
45 x 1,5 110 25 – 36 29 43,5 .0595
45 x 2 125 30 – 36 29 43 .0596
45 x 3 125 36 – 36 29 42 .0597
48 x 1,5 140 25 – 36 29 46,5 .0616
48 x 2 140 30 – 36 29 46 .0617
48 x 3 140 36 – 36 29 45 .0618
50 x 1,5 140 25 – 36 29 48,5 .0630
50 x 2 140 30 – 36 29 48 .0631
50 x 3 140 36 – 36 29 47 .0632
52 x 1,5 140 25 – 40 32 50,5 .0644
52 x 2 140 32 – 40 32 50 .0645
52 x 3 140 40 – 40 32 49 .0646
DIN 371  102  102
DIN 374  108

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 131
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
