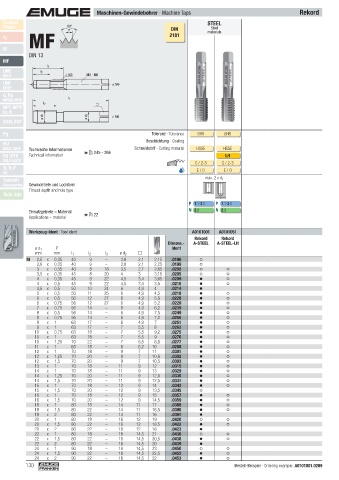

P. 130
Maschinen-Gewindebohrer · Machine Taps Rekord
Product
Product STEEL
Finder
Finder 60° DIN materials
Steel
P
MF
v c v c 2181
M M
DIN 13
MF
l 3
UNC l 2
UN-8 < M3 M3 - M6
UNF ≤ M6
UNEF
G, Rp
NPSM, NPSF l 1
l 2
NPT, NPTF
Rc, W
ø d 1 ø d 2 > M6
BSW, BSF
Pg Toleranz · Tolerance 6HX 6HX
Beschichtung · Coating
MJ
UNJC, UNJF Technische Informationen Schneidstoff · Cutting material HSSE HSSE
EG (STI) Technical information 245 - 266 LH
SELF-LOCK
C / 2-3 C / 2-3
Tr, Tr-F E / O E / O
Rd
Zubehör max. 2 x d 1
Accessories Gewindetiefe und Lochform
Thread depth and hole type
Tech. Info
P 1.1- 3.1 P 1.1- 3.1
Einsatzgebiete – Material N 2.3 N 2.3
Applications – material 22
Werkzeug-Ident · Tool ident A0101001 A0101051
Rekord Rekord
Dimens.- A-STEEL A-STEEL-LH
ø d 1 P Ident
mm mm l 1 l 2 l 3 ø d 2
M 2,5 x 0,35 40 9 – 2,8 2,1 2,15 .0196
2,6 x 0,35 40 9 – 2,8 2,1 2,25 .0199
3 x 0,35 40 8 18 3,5 2,7 2,65 .0202
3,5 x 0,35 45 8 20 4 3 3,15 .0205
4 x 0,35 45 9 22 4,5 3,4 3,65 .0209
4 x 0,5 45 9 22 4,5 3,4 3,5 .0210
4,5 x 0,5 50 10 24 6 4,9 4 .0214
5 x 0,5 50 11 25 6 4,9 4,5 .0218
6 x 0,5 56 12 27 6 4,9 5,5 .0228
6 x 0,75 56 12 27 6 4,9 5,2 .0229
7 x 0,75 56 14 – 6 4,9 6,2 .0239
8 x 0,5 56 14 – 6 4,9 7,5 .0249
8 x 0,75 56 14 – 6 4,9 7,2 .0250
8 x 1 63 17 – 6 4,9 7 .0251
9 x 1 63 17 – 7 5,5 8 .0263
10 x 0,75 63 18 – 7 5,5 9,2 .0275
10 x 1 63 18 – 7 5,5 9 .0276
10 x 1,25 70 22 – 7 5,5 8,8 .0277
11 x 1 63 18 – 8 6,2 10 .0288
12 x 1 70 18 – 9 7 11 .0301
12 x 1,25 70 20 – 9 7 10,8 .0302
12 x 1,5 70 20 – 9 7 10,5 .0303
13 x 1 70 18 – 11 9 12 .0315
14 x 1 70 18 – 11 9 13 .0329
14 x 1,25 70 20 – 11 9 12,8 .0330
14 x 1,5 70 20 – 11 9 12,5 .0331
15 x 1 70 18 – 12 9 14 .0343
15 x 1,5 70 20 – 12 9 13,5 .0345
16 x 1 70 18 – 12 9 15 .0357
16 x 1,5 70 20 – 12 9 14,5 .0359
18 x 1 80 18 – 14 11 17 .0388
18 x 1,5 80 22 – 14 11 16,5 .0390
18 x 2 80 22 – 14 11 16 .0391
20 x 1 80 18 – 16 12 19 .0420
20 x 1,5 80 22 – 16 12 18,5 .0422
20 x 2 80 22 – 16 12 18 .0423
22 x 1 80 18 – 18 14,5 21 .0436
22 x 1,5 80 22 – 18 14,5 20,5 .0438
22 x 2 80 22 – 18 14,5 20 .0439
24 x 1 90 18 – 18 14,5 23 .0450
24 x 1,5 90 22 – 18 14,5 22,5 .0452
24 x 2 90 22 – 18 14,5 22 .0453
130 Bestell-Beispiel · Ordering example: A0101001.0209
