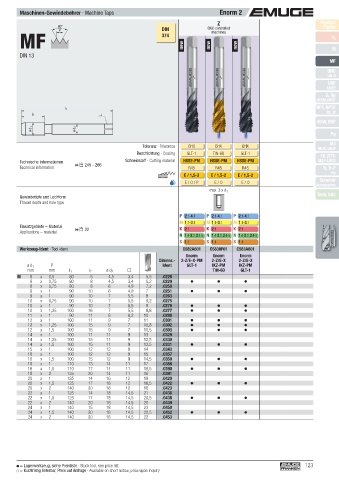

Maschinen-Gewindebohrer · Machine Taps Enorm 2
Z Product
60° DIN CNC-controlled Finder
MF 374 new new new v c
P
machines

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 6HX 6HX 6HX MJ
UNJC, UNJF
Beschichtung · Coating GLT-1 TIN-60 GLT-1
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE-PM HSSE-PM HSSE-PM SELF-LOCK
Technical information R45 R45 R45 Tr, Tr-F
Rd
E / 1,5-2 E / 1,5-2 E / 1,5-2 Zubehör
E / O / P E / O E / O Accessories
max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 2.1- 4.1 P 2.1- 4.1 P 2.1- 4.1
M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1
Einsatzgebiete – Material K 2.1 K 2.1 K 2.1
Applications – material  22
N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5
S 1.1 S 1.1 S 1.1
Werkzeug-Ident · Tool ident C582A601 C5830F01 C583A601
Enorm Enorm Enorm
Dimens.- 2-Z/E-X-PM 2-Z/E-X 2-Z/E-X
ø d 1 P Ident GLT-1 IKZ-PM IKZ-PM
mm mm l 1 l 2 ø d 2 TIN-60 GLT-1
M 6 x 0,5 80 5 4,5 3,4 5,5 .0228
6 x 0,75 80 8 4,5 3,4 5,2 .0229
8 x 0,75 80 8 6 4,9 7,2 .0250
8 x 1 90 10 6 4,9 7 .0251
9 x 1 90 10 7 5,5 8 .0263
10 x 0,75 90 10 7 5,5 9,2 .0275
10 x 1 90 10 7 5,5 9 .0276
10 x 1,25 100 16 7 5,5 8,8 .0277
11 x 1 90 11 8 6,2 10 .0288
12 x 1 100 11 9 7 11 .0301
12 x 1,25 100 15 9 7 10,8 .0302
12 x 1,5 100 15 9 7 10,5 .0303
14 x 1 100 11 11 9 13 .0329
14 x 1,25 100 15 11 9 12,8 .0330
14 x 1,5 100 15 11 9 12,5 .0331
15 x 1 100 12 12 9 14 .0343
16 x 1 100 12 12 9 15 .0357
16 x 1,5 100 15 12 9 14,5 .0359
18 x 1 110 13 14 11 17 .0388
18 x 1,5 110 17 14 11 16,5 .0390
18 x 2 125 20 14 11 16 .0391
20 x 1 125 14 16 12 19 .0420
20 x 1,5 125 17 16 12 18,5 .0422
20 x 2 140 20 16 12 18 .0423
22 x 1 125 14 18 14,5 21 .0436
22 x 1,5 125 17 18 14,5 20,5 .0438
22 x 2 140 20 18 14,5 20 .0439
24 x 1 140 15 18 14,5 23 .0450
24 x 1,5 140 20 18 14,5 22,5 .0452
24 x 2 140 20 18 14,5 22 .0453

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 123
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
