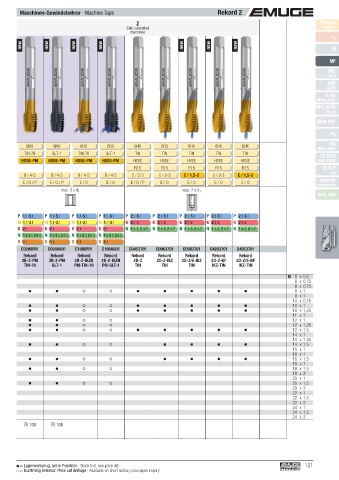

Maschinen-Gewindebohrer · Machine Taps Rekord 2
Z Z Product
60° DIN CNC-controlled CNC-controlled Finder
P
MF 374 new new new new new new new v c
machines
machines
DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX MJ
UNJC, UNJF
Beschichtung · Coating TICN TICN TICN TICN TIN-70 GLT-1 TIN-70 GLT-1 TIN TIN TIN TIN TIN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information R15 R15 R15 R15 R15 Tr, Tr-F
Rd
C / 2-3 E / 1,5-2 E / 1,5-2 E / 1,5-2 B / 4-5 B / 4-5 B / 4-5 B / 4-5 C / 2-3 C / 2-3 E / 1,5-2 C / 2-3 E / 1,5-2 Zubehör
E / O E / O / P E / O E / O E / O / P E / O / P E / O E / O E / O / P E / O E / O E / O E / O Accessories
max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 3 x d 1 max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
1)
P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 2.1- 5.1 P 2.1- 5.1 P 2.1- 5.1 P 2.1- 5.1 P 2.1- 5.1
K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 K 2.1-2 K 2.1-2 K 2.1-2 K 2.1-2 K 2.1-2
Einsatzgebiete – Material N 1.4-6, 2.4-7 N 1.4-6, 2.4-7 N 1.4-6, 2.4-7 N 1.4-6, 2.4-7 K 2.1 K 2.1 K 2.1 K 2.1 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5
Applications – material  22
N 4.1 N 4.1 N 4.1 N 4.1 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5
S 1.1 S 1.1 S 1.1 S 1.1
Werkzeug-Ident · Tool ident C1069401 C0119401 C1969401 C1099401 C0208F01 C020A601 C1088F01 C108A601 C0453701 C0963701 C0983701 C4253701 C4053701
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord
Dimens.- 2A-Z-IKZN 2A-Z/E 2A-Z/E-IKZ 2A-Z/E-IKZN 2B-Z-PM 2B-Z-PM 2B-Z-IKZN 2B-Z-IKZN 2D-Z 2D-Z-IKZ 2D-Z/E-IKZ 2D-Z-BF 2D-Z/E-BF
ø d 1 P Ident TICN TICN TICN TICN TIN-70 GLT-1 PM-TIN-70 PM-GLT-1 TIN TIN TIN IKZ-TIN IKZ-TIN
mm mm l 1 l 2 ø d 2
M 6 x 0,5 80 5 4,5 3,4 5,5 .0228 M 6 x 0,5
6 x 0,75 80 8 4,5 3,4 5,2 .0229 6 x 0,75
8 x 0,75 80 8 6 4,9 7,2 .0250 8 x 0,75
8 x 1 90 10 6 4,9 7 .0251 8 x 1
9 x 1 90 10 7 5,5 8 .0263 9 x 1
10 x 0,75 90 10 7 5,5 9,2 .0275 10 x 0,75
10 x 1 90 10 7 5,5 9 .0276 10 x 1
10 x 1,25 100 16 7 5,5 8,8 .0277 10 x 1,25
11 x 1 90 11 8 6,2 10 .0288 11 x 1
12 x 1 100 11 9 7 11 .0301 12 x 1
12 x 1,25 100 15 9 7 10,8 .0302 12 x 1,25
12 x 1,5 100 15 9 7 10,5 .0303 12 x 1,5
14 x 1 100 11 11 9 13 .0329 14 x 1
14 x 1,25 100 15 11 9 12,8 .0330 14 x 1,25
14 x 1,5 100 15 11 9 12,5 .0331 14 x 1,5
15 x 1 100 12 12 9 14 .0343 15 x 1
16 x 1 100 12 12 9 15 .0357 16 x 1
16 x 1,5 100 15 12 9 14,5 .0359 16 x 1,5
18 x 1 110 13 14 11 17 .0388 18 x 1
18 x 1,5 110 17 14 11 16,5 .0390 18 x 1,5
18 x 2 125 20 14 11 16 .0391 18 x 2
20 x 1 125 14 16 12 19 .0420 20 x 1
20 x 1,5 125 17 16 12 18,5 .0422 20 x 1,5
20 x 2 140 20 16 12 18 .0423 20 x 2
22 x 1 125 14 18 14,5 21 .0436 22 x 1
22 x 1,5 125 17 18 14,5 20,5 .0438 22 x 1,5
22 x 2 140 20 18 14,5 20 .0439 22 x 2
24 x 1 140 15 18 14,5 23 .0450 24 x 1
24 x 1,5 140 20 18 14,5 22,5 .0452 24 x 1,5
24 x 2 140 20 18 14,5 22 .0453 24 x 2
DIN 371  106  106
DIN 2181

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 121
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
