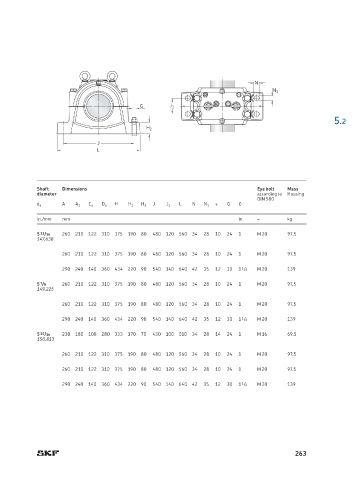

Page 267 - SKF-bearing-housings

N
N 1

G J 1
5.2
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg

5 13 /16 260 210 122 310 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
147,638
260 210 122 310 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
290 240 140 360 434 220 90 540 140 640 42 35 12 30 1 1 /4 M 20 139

5 7 /8 260 210 122 310 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
149,225
260 210 122 310 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
290 240 140 360 434 220 90 540 140 640 42 35 12 30 1 1 /4 M 20 139

5 15 /16 230 180 108 280 333 170 70 430 100 510 34 28 14 24 1 M 16 69,5
150,813
260 210 122 310 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
260 210 122 310 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5

290 240 140 360 434 220 90 540 140 640 42 35 12 30 1 1 /4 M 20 139

263
