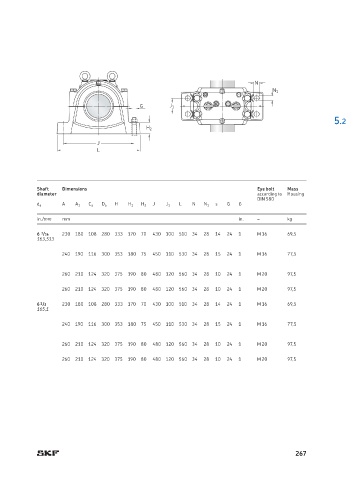

Page 271 - SKF-bearing-housings
P. 271
N
N 1
G J 1
5.2
H 2
J
L
Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G G
d a A 1 C a D a H 1 H 2 J 1 N 1
in./mm mm in. – kg
6 7 /16 230 180 108 280 333 170 70 430 100 510 34 28 14 24 1 M 16 69,5
163,513
240 190 116 300 353 180 75 450 110 530 34 28 15 24 1 M 16 77,5
260 210 124 320 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
260 210 124 320 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
6 1 /2 230 180 108 280 333 170 70 430 100 510 34 28 14 24 1 M 16 69,5
165,1
240 190 116 300 353 180 75 450 110 530 34 28 15 24 1 M 16 77,5
260 210 124 320 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
260 210 124 320 375 190 80 480 120 560 34 28 10 24 1 M 20 97,5
267
