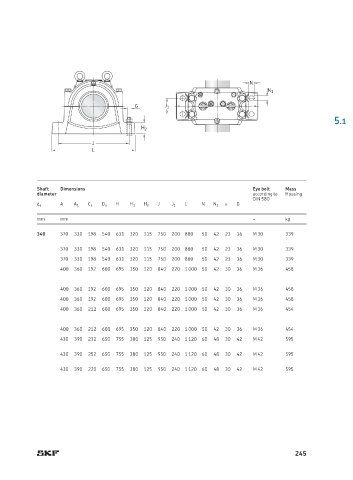

P. 249

N
                                                                      N 1

                                    G       J 1
                                                                                       5.1
                                      H 2

                         J
                         L




           Shaft    Dimensions                                    Eye bolt  Mass
           diameter                                               according to  Housing
                                                                  DIN 580
                 A             H          J      L   N     s  G
           d a      A 1  C a  D a  H 1  H 2  J 1        N 1
           mm    mm                                               –        kg
           340   370  330  198  540  631  320  115  750  200  880  50  42  23  36  M 30  339

                 370  330  198  540  631  320  115  750  200  880  50  42  23  36  M 30  339
                 370  330  198  540  631  320  115  750  200  880  50  42  23  36  M 30  339
                 400  360  192  600  695  350  120  840  220  1 000  50  42  30  36  M 36  458

                 400  360  192  600  695  350  120  840  220  1 000  50  42  30  36  M 36  458
                 400  360  192  600  695  350  120  840  220  1 000  50  42  30  36  M 36  458
                 400  360  212  600  695  350  120  840  220  1 000  50  42  30  36  M 36  454

                 400  360  212  600  695  350  120  840  220  1 000  50  42  30  36  M 36  454
                 430  390  232  650  755  380  125  950  240  1 120  60  48  30  42  M 42  595

                 430  390  252  650  755  380  125  950  240  1 120  60  48  30  42  M 42  595
                 430  390  220  650  755  380  125  950  240  1 120  60  48  30  42  M 42  595












                                                                             245
