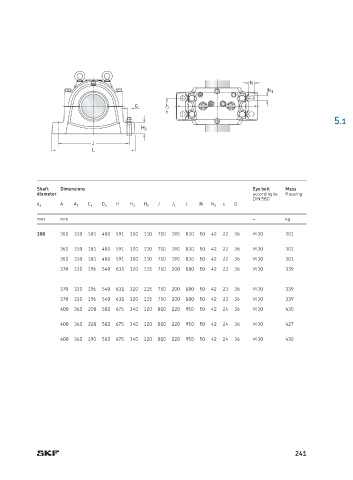

P. 245

N
                                                                      N 1

                                    G       J 1
                                                                                       5.1
                                      H 2

                         J
                         L




           Shaft    Dimensions                                    Eye bolt  Mass
           diameter                                               according to  Housing
                                                                  DIN 580
                 A             H          J      L   N     s  G
           d a      A 1  C a  D a  H 1  H 2  J 1        N 1
           mm    mm                                               –        kg
           300   350  310  181  480  591  300  110  710  190  830  50  42  22  36  M 30  301

                 350  310  181  480  591  300  110  710  190  830  50  42  22  36  M 30  301
                 350  310  181  480  591  300  110  710  190  830  50  42  22  36  M 30  301
                 370  330  196  540  631  320  115  750  200  880  50  42  23  36  M 30  339

                 370  330  196  540  631  320  115  750  200  880  50  42  23  36  M 30  339
                 370  330  196  540  631  320  115  750  200  880  50  42  23  36  M 30  339
                 400  360  208  580  675  340  120  810  220  950  50  42  24  36  M 30  430
                 400  360  228  580  675  340  120  810  220  950  50  42  24  36  M 30  427
                 400  360  190  580  675  340  120  810  220  950  50  42  24  36  M 30  430

















                                                                             241
