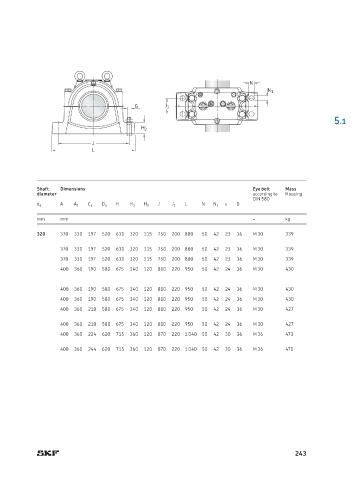

P. 247

N
                                                                      N 1

                                    G       J 1
                                                                                       5.1
                                      H 2

                         J
                         L




           Shaft    Dimensions                                    Eye bolt  Mass
           diameter                                               according to  Housing
                                                                  DIN 580
                 A             H          J      L   N     s  G
           d a      A 1  C a  D a  H 1  H 2  J 1        N 1
           mm    mm                                               –        kg
           320   370  330  197  520  631  320  115  750  200  880  50  42  23  36  M 30  339

                 370  330  197  520  631  320  115  750  200  880  50  42  23  36  M 30  339
                 370  330  197  520  631  320  115  750  200  880  50  42  23  36  M 30  339
                 400  360  190  580  675  340  120  810  220  950  50  42  24  36  M 30  430

                 400  360  190  580  675  340  120  810  220  950  50  42  24  36  M 30  430
                 400  360  190  580  675  340  120  810  220  950  50  42  24  36  M 30  430
                 400  360  210  580  675  340  120  810  220  950  50  42  24  36  M 30  427
                 400  360  210  580  675  340  120  810  220  950  50  42  24  36  M 30  427
                 400  360  224  620  715  360  120  870  220  1 040  50  42  30  36  M 36  473
                 400  360  244  620  715  360  120  870  220  1 040  50  42  30  36  M 36  470















                                                                             243
