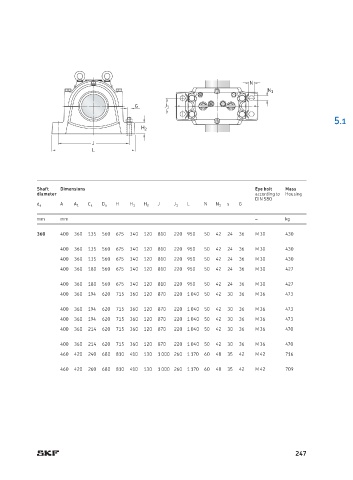

Page 251 - SKF-bearing-housings

N
N 1

G J 1
5.1
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G
d a A 1 C a D a H 1 H 2 J 1 N 1
mm mm – kg
360 400 360 135 560 675 340 120 810 220 950 50 42 24 36 M 30 430

400 360 135 560 675 340 120 810 220 950 50 42 24 36 M 30 430
400 360 135 560 675 340 120 810 220 950 50 42 24 36 M 30 430
400 360 180 560 675 340 120 810 220 950 50 42 24 36 M 30 427

400 360 180 560 675 340 120 810 220 950 50 42 24 36 M 30 427
400 360 194 620 715 360 120 870 220 1 040 50 42 30 36 M 36 473

400 360 194 620 715 360 120 870 220 1 040 50 42 30 36 M 36 473
400 360 194 620 715 360 120 870 220 1 040 50 42 30 36 M 36 473
400 360 214 620 715 360 120 870 220 1 040 50 42 30 36 M 36 470
400 360 214 620 715 360 120 870 220 1 040 50 42 30 36 M 36 470
460 420 240 680 810 410 130 1 000 260 1 170 60 48 35 42 M 42 716
460 420 260 680 810 410 130 1 000 260 1 170 60 48 35 42 M 42 709

247
