P. 242

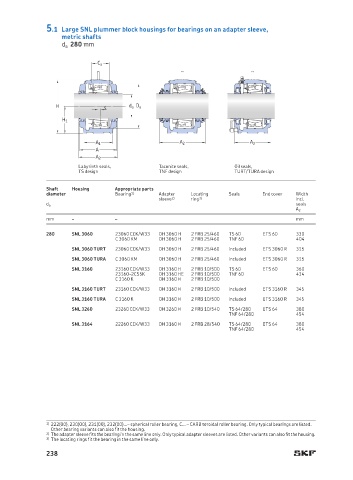

5.1  Large SNL plummer block housings for bearings on an adapter sleeve,
                 metric shafts
                 d a  280 mm

                          C a





               H            s     d a D a
                 H 1


                          A 1                  A 2                A 2
                          A
                          A 2
                     Labyrinth seals,     Taconite seals,     Oil seals,
                     TS design            TNF design          TURT/TURA design

             Shaft    Housing  Appropriate parts
             diameter          Bearing 1)  Adapter    Locating    Seals  End cover  Width
                                          sleeve 2)  ring 3)                 incl.
                                                                             seals
             d a
                                                                             A 2
             mm     –          –                                             mm
             280    SNL 3060   23060 CCK/W33  OH  3 060 H  2 FRB 25/460  TS 60  ETS 60  330
                               C 3060 KM  OH 3060 H  2 FRB 25/460  TNF 60     404
                    SNL 3060 TURT  23060 CCK/W33  OH 3060 H  2 FRB 25/460  included  ETS 3060 R  315
                    SNL 3060 TURA  C 3060 KM  OH 3060 H  2 FRB 25/460  included  ETS 3060 R  315
                    SNL 3160   23160 CCK/W33  OH 3160 H  2 FRB 10/500  TS 60  ETS 60  360
                               23160-2CS5K  OH 3160 HE  2 FRB 10/500  TNF 60  434
                               C 3160 K   OH 3160 H  2 FRB 10/500
                    SNL 3160 TURT  23160 CCK/W33  OH 3160 H  2 FRB 10/500  included  ETS 3160 R  345
                    SNL 3160 TURA  C 3160 K  OH 3160 H  2 FRB 10/500  included  ETS 3160 R  345
                    SNL 3260   23260 CCK/W33  OH 3260 H  2 FRB 10/540  TS 64/280  ETS 64  380
                                                            TNF 64/280        454
                    SNL 3164   22260 CCK/W33  OH 3160 H  2 FRB 28/540  TS 64/280  ETS 64  380
                                                            TNF 64/280        454













             1)  222(00), 230(00), 231(00), 232(00)…– spherical roller bearing, C… – CARB toroidal roller bearing. Only typical bearings are listed.
              Other bearing variants can also fit the housing.
             2)  The adapter sleeve fits the bearing in the same line only. Only typical adapter sleeves are listed. Other variants can also fit the housing.
             3)  The locating rings fit the bearing in the same line only.
             238
