P. 211

Design considerations

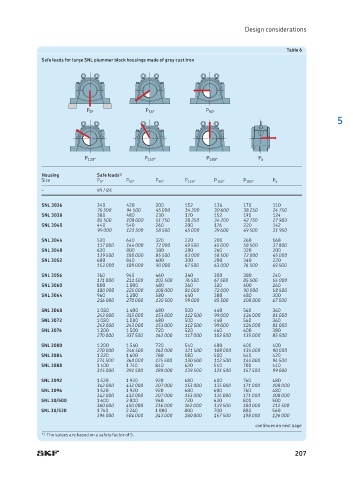

                                                                           Table 6
            Safe loads for large SNL plummer block housings made of grey cast iron







                       P 0 °           P 5 5 °        P 9 0 °
                                                                                        5





                       P 1 2 0 °      P 1 5 0 °       P 1 8 0 °     P a
            Housing       Safe loads 1)
            Size          P 0°    P 55°  P 90°   P 120°  P 150°  P 180°  P a
            –             kN / Ibf.

            SNL 3036      340     420    200     152    136     170    110
                          76 500  94 500  45 000  34 200  30 600  38 250  24 750
            SNL 3038      380     480    230     170    152     190    124
                          85 500  108 000  51 750  38 250  34 200  42 750  27 900
            SNL 3040      440     540    260     200    176     220    142
                          99 000  121 500  58 500  45 000  39 600  49 500  31 950
            SNL 3044      520     640    320     220    200     260    168
                          117 000  144 000  72 000  49 500  45 000  58 500  37 800
            SNL 3048      620     800    380     280    260     320    200
                          139 500  180 000  85 500  63 000  58 500  72 000  45 000
            SNL 3052      680     840    400     300    280     340    220
                          153 000  189 000  90 000  67 500  63 000  76 500  49 500
            SNL 3056      760     940    460     340    300     380    240
                          171 000  211 500  103 500  76 500  67 500  85 500  54 000
            SNL 3060      800     1 000  480     360    320     400    260
                          180 000  225 000  108 000  81 000  72 000  90 000  58 500
            SNL 3064      960     1 200  580     440    380     480    300
                          216 000  270 000  130 500  99 000  85 500  108 000  67 500
            SNL 3068      1 080   1 400  680     500    440     560    360
                          243 000  315 000  153 000  112 500  99 000  126 000  81 000
            SNL 3072      1 080   1 080  680     500    440     560    360
                          243 000  243 000  153 000  112 500  99 000  126 000  81 000
            SNL 3076      1 200   1 500  720     520    460     600    380
                          270 000  337 500  162 000  117 000  103 500  135 000  85 500
            SNL 3080      1 200   1 540  720     540    480     600    400
                          270 000  346 500  162 000  121 500  108 000  135 000  90 000
            SNL 3084      1 220   1 600  780     580    500     640    420
                          274 500  360 000  175 500  130 500  112 500  144 000  94 500
            SNL 3088      1 400   1 740  840     620    540     700    440
                          315 000  391 500  189 000  139 500  121 500  157 500  99 000
            SNL 3092      1 520   1 920  920     680    600     760    480
                          342 000  432 000  207 000  153 000  135 000  171 000  108 000
            SNL 3096      1 520   1 920  920     680    600     760    480
                          342 000  432 000  207 000  153 000  135 000  171 000  108 000
            SNL 30/500    1 600   2 000  960     720    620     800    500
                          360 000  450 000  216 000  162 000  139 500  180 000  112 500
            SNL 30/530    1 760   2 240  1 080   800    700     880    560
                          396 000  504 000  243 000  180 000  157 500  198 000  126 000
                                                                   continues on next page
            1)  The values are based on a safety factor of 5.
