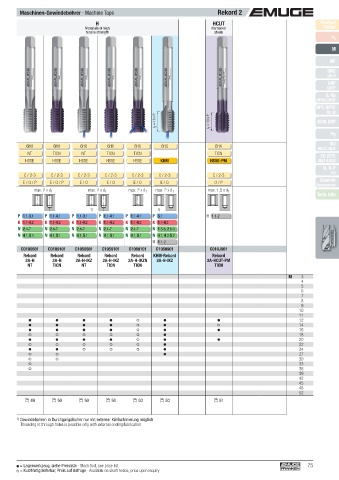

Maschinen-Gewindebohrer · Machine Taps Rekord 2
TI NI H HCUT Product
60° DIN Titanium Nickel Materials of high Hardened Finder
P
M 376 v c
tensile strength
alloys
steels
DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX MJ
UNJC, UNJF
Beschichtung · Coating TICN TICN TICN NT TICN NT TICN TICN TICN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE-PM HSSE-PM HSSE HSSE HSSE HSSE HSSE KHM HSSE-PM SELF-LOCK
Technical information R15 L08 R10 Tr, Tr-F
Rd
C / 2-3 D / 4-5 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 Zubehör
E / O / P O / P O / P E / O / P E / O / P E / O E / O E / O E / O O / P Accessories
max. 2 x d 1 max. 3 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 1,5 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
1) 1)
P 4.1- 5.1 M 4.1 M 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 5.1 H 1.1-2
M 3.1- 4.1 N 2.8 N 2.8 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2
Einsatzgebiete – Material N 2.4-5, 2.7 S 1.2-3 S 1.2-3 N 2.4-7 N 2.4-7 N 2.4-7 N 2.4-7 N 2.4-7 N 1.5-6, 2.6-8
Applications – material  22
S 1.1- 2.2, 2.4 S 2.3, 2.5-6 S 2.3, 2.5-6 N 4.1, 5.1 N 4.1, 5.1 N 4.1, 5.1 N 4.1, 5.1 N 4.1, 5.1 N 4.1, 4.3- 5.2
H 1.1-2
Werkzeug-Ident · Tool ident C0459601 C030J401 C438J401 C0100501 C0109101 C1950501 C1959101 C1069101 C1950901 C010J901
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord KHM-Rekord Rekord
Dimens.- 2D-TI 2C-NI-PM 2DF-NI-PM 2A-H 2A-H 2A-H-IKZ 2A-H-IKZ 2A-H-IKZN 2A-H-IKZ 2A-HCUT-PM
ø d 1 P Ident TICN TICN TICN NT TICN NT TICN TICN TICN
mm mm l 1 l 2 ø d 2
M 3 0,5 56 11 2,2 – 2,5 .0030 M 3
4 0,7 63 13 2,8 2,1 3,3 .0040 4
5 0,8 70 15 3,5 2,7 4,2 .0050 5
6 1 80 17 4,5 3,4 5 .0060 6
7 1 80 17 5,5 4,3 6 .0070 7
8 1,25 90 20 6 4,9 6,8 .0080 8
9 1,25 90 20 7 5,5 7,8 .0090 9
10 1,5 100 22 7 5,5 8,5 .0100 10
11 1,5 100 22 8 6,2 9,5 .0111 11
12 1,75 110 24 9 7 10,2 2) .0112 12
14 2 110 26 11 9 12 2) .0114 14
16 2 110 27 12 9 14 2) .0116 16
18 2,5 125 30 14 11 15,5 .0118 18
20 2,5 140 32 16 12 17,5 2) .0120 20
22 2,5 140 32 18 14,5 19,5 .0122 22
24 3 160 34 18 14,5 21 .0124 24
27 3 160 36 20 16 24 .0127 27
30 3,5 180 40 22 18 26,5 .0130 30
33 3,5 180 40 25 20 29,5 .0133 33
36 4 200 50 28 22 32 .0136 36
39 4 200 50 32 24 35 .0139 39
42 4,5 200 56 32 24 37,5 .0142 42
45 4,5 220 58 36 29 40,5 .0145 45
48 5 250 65 36 29 43 .0148 48
52 5 250 65 40 32 47 .0152 52
DIN 371  49  49  49  49  50  50  50  50  50  51
DIN 352
1) Gewindebohren in Durchgangslöcher nur mit externer Kühlschmierung möglich
Threading in through holes is possible only with external cooling/lubrication

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 75
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
