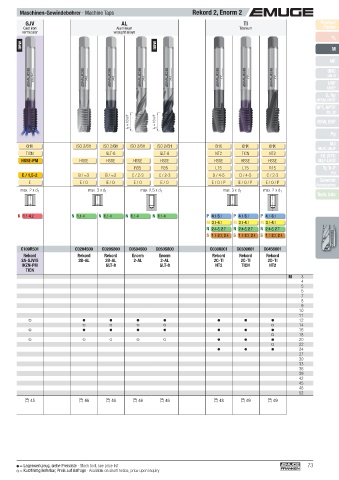

Page 73 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2, Enorm 2
GJV GJV AL TI Product
60° DIN vermicular vermicular wrought alloys Titanium Finder
Cast iron
Cast iron
Aluminium
P
M 376 new new v c
DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX 6HX ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H 6HX 6HX 6HX MJ
UNJC, UNJF
Beschichtung · Coating TICN TICN TICN TICN TICN TICN GLT-8 GLT-8 NT2 TICN NT2
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE HSSE HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information R35 R35 L15 L15 R15 Tr, Tr-F
Rd
C / 2-3 C / 2-3 C / 2-3 E / 1,5-2 E / 1,5-2 E / 1,5-2 B / ≈3 B / ≈3 C / 2-3 C / 2-3 D / 4-5 D / 4-5 C / 2-3 Zubehör
E E E E E E E / O E / O E / O E / O E / O / P E / O / P E / O / P Accessories
max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 3 x d 1 max. 2,5 x d 1 max. 3 x d 1 max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
1) 1)
K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 N 1.1-4 N 1.1-4 N 1.1-4 N 1.1-4 P 4.1- 5.1 P 4.1- 5.1 P 4.1- 5.1
M 3.1- 4.1 M 3.1- 4.1 M 3.1- 4.1
Einsatzgebiete – Material N 2.4-5, 2.7 N 2.4-5, 2.7 N 2.4-5, 2.7
Applications – material  22
S 1.1- 2.2, 2.4 S 1.1- 2.2, 2.4 S 1.1- 2.2, 2.4

Werkzeug-Ident · Tool ident C010R501 C195R501 C106R501 C011R501 C196R501 C109R501 C0204500 C020S800 C0504500 C050S800 C0306001 C0309601 C0456001
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Enorm Enorm Rekord Rekord Rekord
Dimens.- 2A-GJV 2A-GJV 2A-GJV 2A-GJV/E 2A-GJV/E 2A-GJV/E 2B-AL 2B-AL 2-AL 2-AL 2C-TI 2C-TI 2D-TI
ø d 1 P Ident PM-TICN IKZ-PM IKZN-PM PM-TICN IKZ-PM IKZN-PM GLT-8 GLT-8 NT2 TICN NT2
mm mm l 1 l 2 ø d 2 TICN TICN TICN TICN
M 3 0,5 56 11 2,2 – 2,5 .0030 M 3
4 0,7 63 13 2,8 2,1 3,3 .0040 4
5 0,8 70 15 3,5 2,7 4,2 .0050 5
6 1 80 17 4,5 3,4 5 .0060 6
7 1 80 17 5,5 4,3 6 .0070 7
8 1,25 90 20 6 4,9 6,8 .0080 8
9 1,25 90 20 7 5,5 7,8 .0090 9
10 1,5 100 22 7 5,5 8,5 .0100 10
11 1,5 100 22 8 6,2 9,5 .0111 11
12 1,75 110 24 9 7 10,2 .0112 12
14 2 110 26 11 9 12 .0114 14
16 2 110 27 12 9 14 .0116 16
18 2,5 125 30 14 11 15,5 .0118 18
20 2,5 140 32 16 12 17,5 .0120 20
22 2,5 140 32 18 14,5 19,5 .0122 22
24 3 160 34 18 14,5 21 .0124 24
27 3 160 36 20 16 24 .0127 27
30 3,5 180 40 22 18 26,5 .0130 30
33 3,5 180 40 25 20 29,5 .0133 33
36 4 200 50 28 22 32 .0136 36
39 4 200 50 32 24 35 .0139 39
42 4,5 200 56 32 24 37,5 .0142 42
45 4,5 220 58 36 29 40,5 .0145 45
48 5 250 65 36 29 43 .0148 48
52 5 250 65 40 32 47 .0152 52
DIN 371  45  45  45  45  45  45  46  46  46  46  48  49  49
DIN 352

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 73
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
