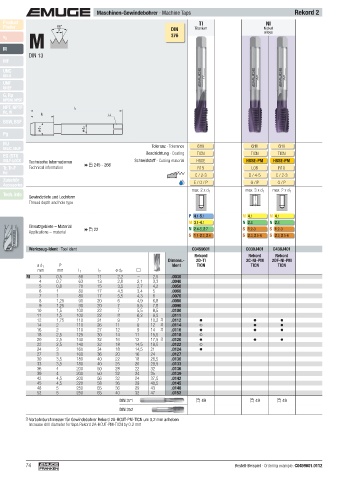

P. 74
Maschinen-Gewindebohrer · Machine Taps Rekord 2
Product TI NI H HCUT
Finder 60° DIN Titanium Nickel Materials of high Hardened
M
P
steels
alloys
tensile strength
v c 376
M
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX 6HX
Beschichtung · Coating TICN TICN TICN NT TICN NT TICN TICN TICN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE-PM HSSE-PM HSSE HSSE HSSE HSSE HSSE KHM HSSE-PM
Tr, Tr-F Technical information 245 - 266 R15 L08 R10
Rd
C / 2-3 D / 4-5 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Zubehör E / O / P O / P O / P E / O / P E / O / P E / O E / O E / O E / O O / P
Accessories
max. 2 x d 1 max. 3 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 1,5 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
1) 1)
P 4.1- 5.1 M 4.1 M 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 5.1 H 1.1-2
M 3.1- 4.1 N 2.8 N 2.8 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2
Einsatzgebiete – Material N 2.4-5, 2.7 S 1.2-3 S 1.2-3 N 2.4-7 N 2.4-7 N 2.4-7 N 2.4-7 N 2.4-7 N 1.5-6, 2.6-8
Applications – material 22
S 1.1- 2.2, 2.4 S 2.3, 2.5-6 S 2.3, 2.5-6 N 4.1, 5.1 N 4.1, 5.1 N 4.1, 5.1 N 4.1, 5.1 N 4.1, 5.1 N 4.1, 4.3- 5.2
H 1.1-2
Werkzeug-Ident · Tool ident C0459601 C030J401 C438J401 C0100501 C0109101 C1950501 C1959101 C1069101 C1950901 C010J901
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord KHM-Rekord Rekord
Dimens.- 2D-TI 2C-NI-PM 2DF-NI-PM 2A-H 2A-H 2A-H-IKZ 2A-H-IKZ 2A-H-IKZN 2A-H-IKZ 2A-HCUT-PM
ø d 1 P Ident TICN TICN TICN NT TICN NT TICN TICN TICN
mm mm l 1 l 2 ø d 2
M 3 0,5 56 11 2,2 – 2,5 .0030 M 3
4 0,7 63 13 2,8 2,1 3,3 .0040 4
5 0,8 70 15 3,5 2,7 4,2 .0050 5
6 1 80 17 4,5 3,4 5 .0060 6
7 1 80 17 5,5 4,3 6 .0070 7
8 1,25 90 20 6 4,9 6,8 .0080 8
9 1,25 90 20 7 5,5 7,8 .0090 9
10 1,5 100 22 7 5,5 8,5 .0100 10
11 1,5 100 22 8 6,2 9,5 .0111 11
12 1,75 110 24 9 7 10,2 2) .0112 12
14 2 110 26 11 9 12 2) .0114 14
16 2 110 27 12 9 14 2) .0116 16
18 2,5 125 30 14 11 15,5 .0118 18
20 2,5 140 32 16 12 17,5 2) .0120 20
22 2,5 140 32 18 14,5 19,5 .0122 22
24 3 160 34 18 14,5 21 .0124 24
27 3 160 36 20 16 24 .0127 27
30 3,5 180 40 22 18 26,5 .0130 30
33 3,5 180 40 25 20 29,5 .0133 33
36 4 200 50 28 22 32 .0136 36
39 4 200 50 32 24 35 .0139 39
42 4,5 200 56 32 24 37,5 .0142 42
45 4,5 220 58 36 29 40,5 .0145 45
48 5 250 65 36 29 43 .0148 48
52 5 250 65 40 32 47 .0152 52
DIN 371 49 49 49 49 50 50 50 50 50 51
DIN 352
2) Vorbohrdurchmesser für Gewindebohrer Rekord 2A-HCUT-PM-TICN um 0,2 mm anheben
Increase drill diameter for taps Rekord 2A-HCUT-PM-TICN by 0.2 mm
74 Bestell-Beispiel · Ordering example: C0459601.0112
