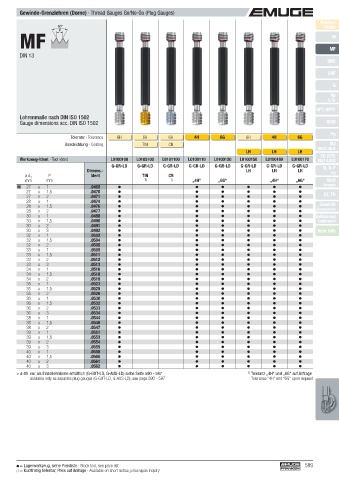

Page 589 - EMUGE

Gewinde-Grenzlehren (Dorne) · Thread Gauges Go/No-Go (Plug Gauges)
Product
60° Finder
MF M
P

DIN 13 MF
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach DIN ISO 1502
Gauge dimensions acc. DIN ISO 1502 BSW

Pg
Toleranz · Tolerance 6H 6H 6H 4H 6G 6H 4H 6G
Beschichtung · Coating TIN CR MJ
UNJC, UNJF
LH LH LH
EG (STI)
Werkzeug-Ident · Tool ident L0100100 L0105100 L0101100 L0100110 L0100120 L0100150 L0100160 L0100170 SELF-LOCK
G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD Tr, Tr-F
Dimens.- LH LH LH Rd
ø d 1 P Ident TIN CR
mm mm 1) 1) „4H“ „6G“ „4H“ „6G“ Glatt
M 27 x 1 .0468 Smooth
27 x 1,5 .0470
27 x 2 .0471 GT, TD
28 x 1 .0474
28 x 1,5 .0476 Zubehör
28 x 2 .0477 Accessories
30 x 1 .0488 Kalibrierung
30 x 1,5 .0490 Calibration
30 x 2 .0491
30 x 3 .0492 Tech. Info
32 x 1 .0502
32 x 1,5 .0504
32 x 2 .0505
33 x 1 .0509
33 x 1,5 .0511
33 x 2 .0512
33 x 3 .0513
34 x 1 .0516
34 x 1,5 .0518
34 x 2 .0519
35 x 1 .0523
35 x 1,5 .0525
35 x 2 .0526
36 x 1 .0530
36 x 1,5 .0532
36 x 2 .0533
36 x 3 .0534
38 x 1 .0544
38 x 1,5 .0546
38 x 2 .0547
39 x 1 .0551
39 x 1,5 .0553
39 x 2 .0554
39 x 3 .0555
40 x 1 .0558
40 x 1,5 .0560
40 x 2 .0561
40 x 3 .0562

> ø 40 nur als Einzellehrdorne erhältlich (G-GUT-LD, G-AUS-LD) siehe Seite 590 - 597 1) Toleranz „4H“ und „6G“ auf Anfrage
available only as separate plug gauges (G-GUT-LD, G-AUS-LD), see page 590 - 597 Tolerance “4H” and “6G” upon request

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 589
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
